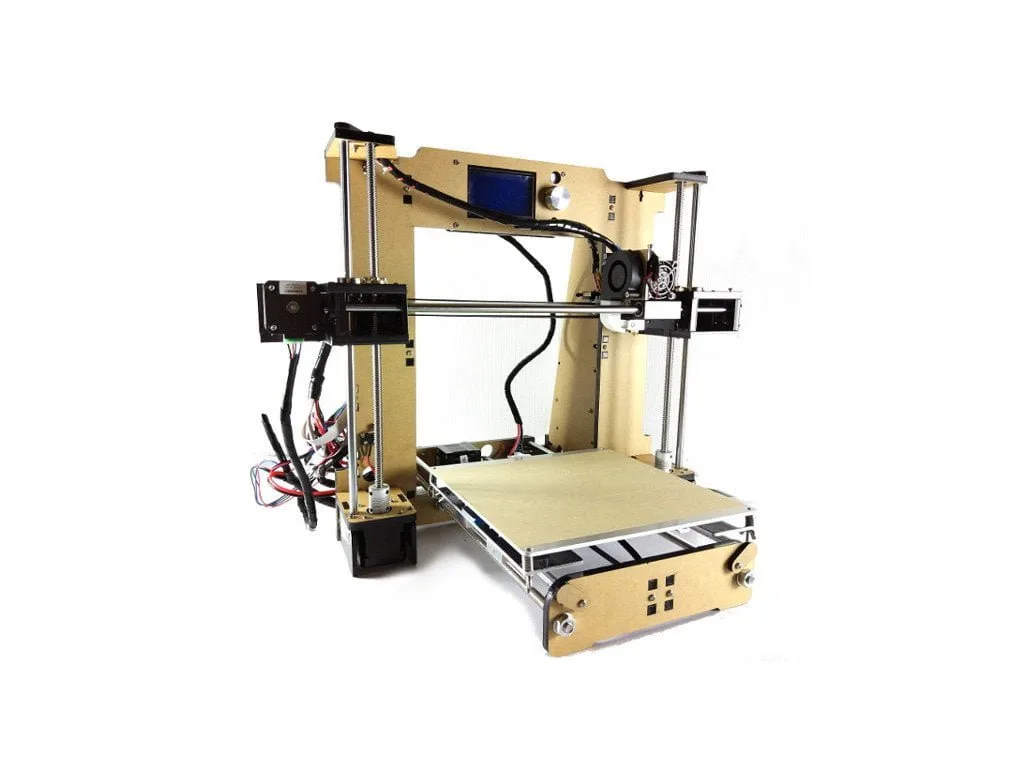

Πρώτη εντύπωση του Anet A6
Η Anet είναι πλέον ένας από τους πιο γνωστούς κατασκευαστές τρισδιάστατων εκτυπωτών από την Κίνα. Εκτός από τον λίγο λιγότερο γνωστό «Anet A3», ο παραγωγός πουλάει και το πολύ πιο γνωστό μοντέλο «Anet A6» καθώς και άλλους έτοιμους εκτυπωτές, οι οποίοι όμως βρίσκονται σε πολύ υψηλότερες κατηγορίες τιμών. Αυτό το τεστ ασχολείται με το Anet A8. Αρχικά, ας ρίξουμε μια πιο προσεκτική ματιά στις πιο σημαντικές διαφορές μεταξύ των δύο φθηνών μοντέλων Anet.
Anet A6 vs. Anet A8
Και τα δύο μοντέλα είναι σετ εκτυπωτών 3D που διαφέρουν κυρίως στις λεπτομέρειες. Πιθανώς η πιο σχετική διαφορά μεταξύ του Anet A6 και του Anet A8 είναι η μεγαλύτερη οθόνη του A6 και του χειριστηρίου με ένα κουμπί. Η οθόνη του Anet A6 δείχνει έως 12864 pixels, ενώ η οθόνη του A8 έχει μόνο 2004 pixel. Το Anet A8 λειτουργεί μέσω 5 κουμπιών ελέγχου. Το Anet A6, από την άλλη πλευρά, λειτουργεί με ένα κουμπί με περιστροφικό χειριστήριο. Το mainboard που χρησιμοποιείται τώρα είναι πανομοιότυπο και στα δύο μοντέλα.
-
- Anet A6
-
- Anet A8
Μια άλλη διαφορά είναι η καθοδήγηση του άξονα Χ. Ο Α8 έχει έναν κάθετο οδηγό, οπότε και οι δύο άξονες κινούνται παράλληλα το ένα πάνω στο άλλο, ενώ ο άξονας του άξονα του Anet A6 λειτουργεί οριζόντια, δηλαδή το ένα δίπλα στο άλλο. Όλα τα στηρίγματα του Α6 είναι κατασκευασμένα από ακρυλικό. Οι αγκύλες του μοντέλου A8 δημιουργήθηκαν εν μέρει χρησιμοποιώντας εκτύπωση 3D. Υπάρχει μια άλλη διαφορά στο πεδίο της παράδοσης. Το A6 έρχεται με ένα ρολό 500g λευκού νήματος PLA. Αυτό δεν έγινε με το Anet A8!
Πεδίο εφαρμογής της παράδοσης
Το κιτ Anet A6 παραδίδεται με όλα τα απαραίτητα εξαρτήματα. Εκτός από τα μέρη του περιβλήματος, περιλαμβάνονται επίσης οι απαιτούμενες βίδες, ζώνες, άξονες, ράβδοι κλπ. Τα εργαλεία που απαιτούνται για τη συναρμολόγηση περιλαμβάνονται επίσης στο πεδίο παράδοσης, έτσι ώστε ακόμη και εκείνοι που δεν διαθέτουν τα κατάλληλα εργαλεία να μπορούν να συναρμολογήσουν το κιτ εκτυπωτή χωρίς προβλήματα. Ο κατασκευαστής περιλαμβάνει ακόμη και ένα ρολό λευκού νήματος PLA 500g με κάθε κιτ Anet A6. Μετά τη συναρμολόγηση, τίποτα δεν εμποδίζει την πρώτη προσπάθεια πίεσης.

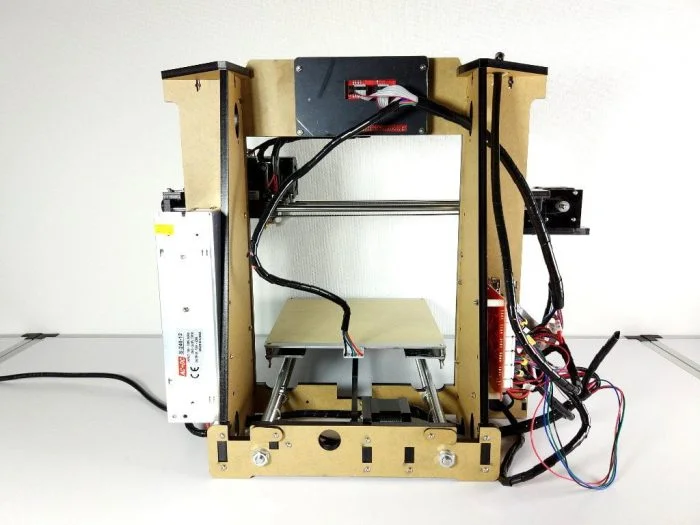

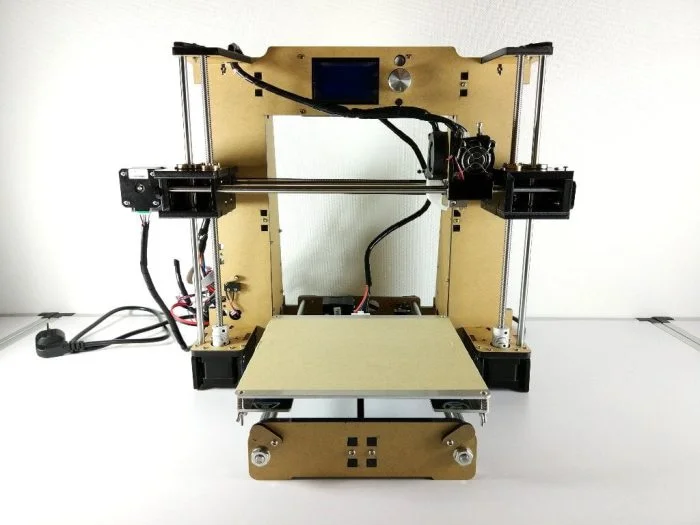

Σχεδιασμός και κατασκευή
Το Anet A6 δημιουργήθηκε με βάση το σχέδιο Prusa από τον Josef Prusa και έχει ανατεθεί σε μεγάλο βαθμό στη σκηνή RepRap ("Rapid Prototyping and Rapid Manufacturing"). Η σχεδίαση ανοιχτού κώδικα θα καθιστούσε δυνατή την αναπαραγωγή του Anet A6 χωρίς το ολοκληρωμένο κιτ εκτυπωτή.
Η επεξεργασία του εκτυπωτή είναι καλή σύμφωνα με την τιμή. Στο δοκίμιο που δοκιμάστηκε δεν χρειάστηκε να υποστεί νέα επεξεργασία, καθώς και τα εξαρτήματα να ταιριάζουν μαζί και να βιδώνονται. Οι μεταλλικοί άξονες που περιείχαν ήταν ίσιοι και μπορούσαν εύκολα να εγκατασταθούν. Παρ 'όλα αυτά, αυτά τα κιτ εκτυπωτών DIY από την Κίνα πρέπει πάντα να αντιμετωπίζονται με προσοχή. Τα συστατικά του κιτ δοκιμής μας ήταν χωρίς κόμβους, αλλά δεν είναι ασυνήθιστο, επίσης, ανακριβές κύματα για να πιάσει ένα κακομαθημένο Heatbed ή άλλο, ελάχιστα επεξεργασμένα μέρη!
υλικού

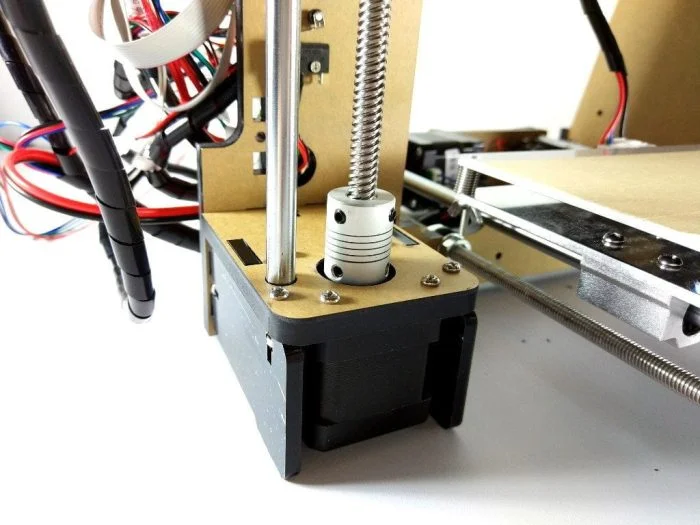

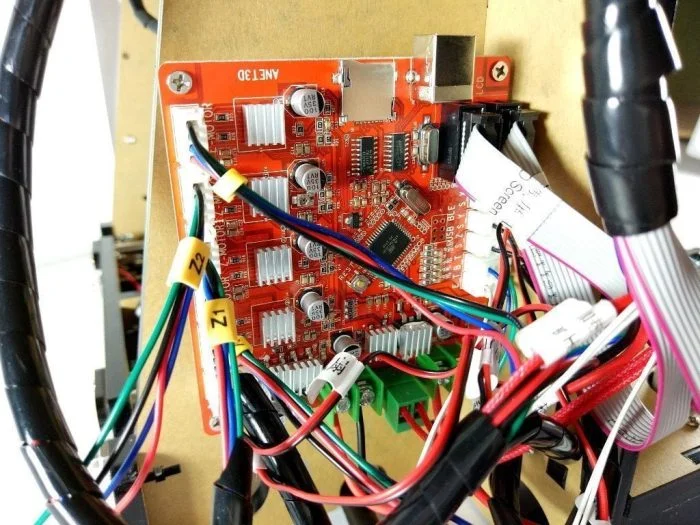

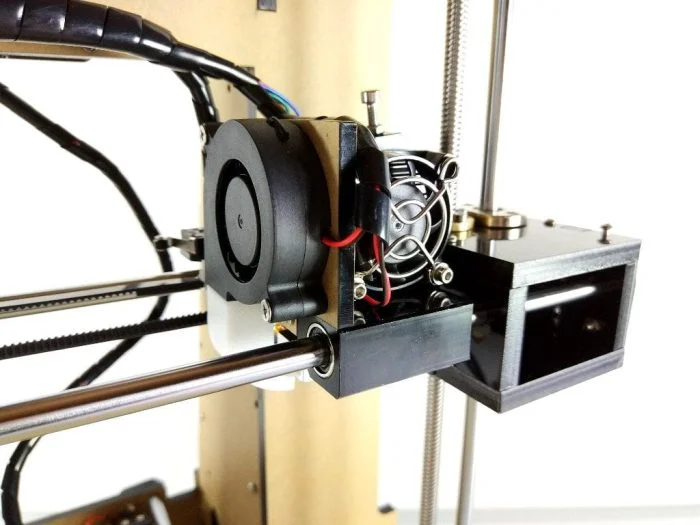

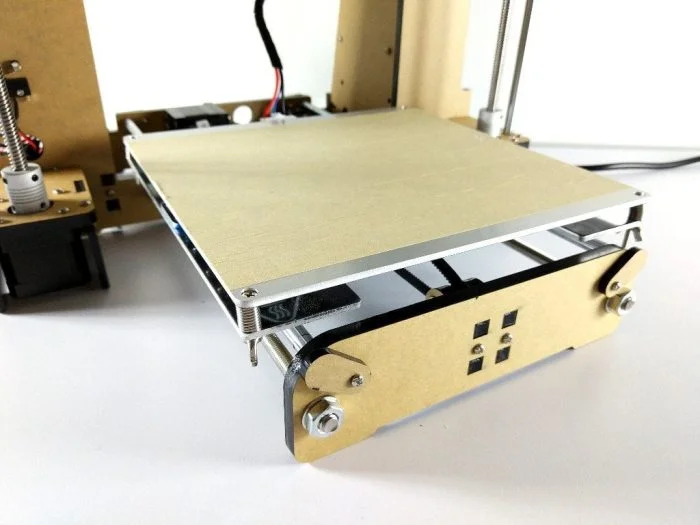

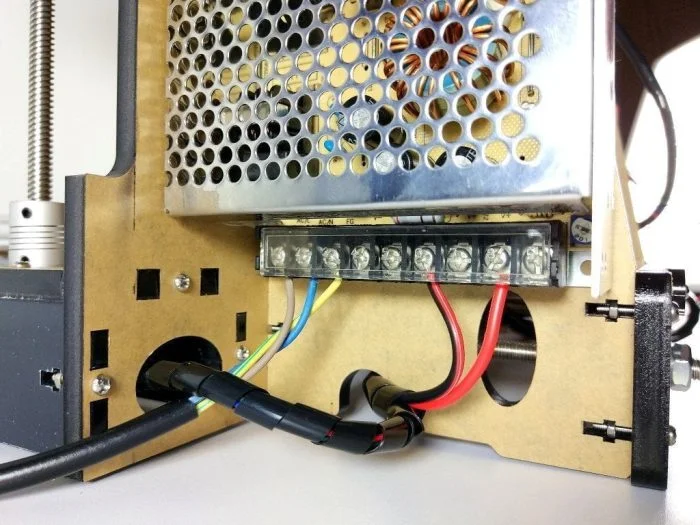

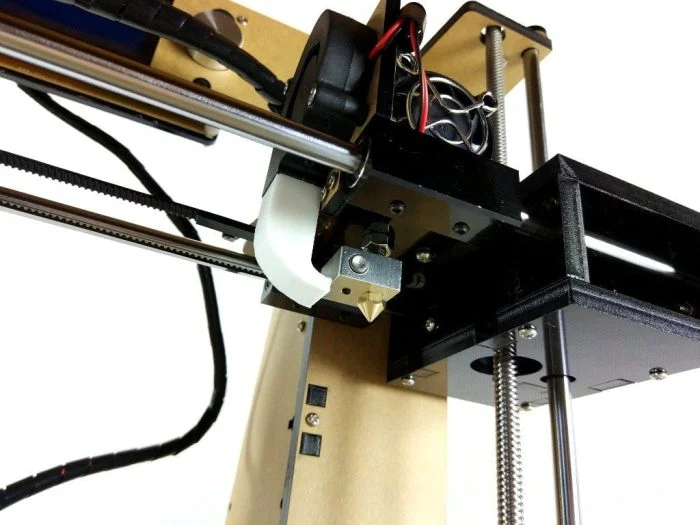

Ο χώρος εκτύπωσης του Anet A6 έχει διαστάσεις 220 x 220 x 250 mm. Ο εξωθητής είναι τύπου "Direct Drive", στον οποίο ο εξωθητής βρίσκεται ακριβώς πάνω από το hotend και συνεπώς οδηγεί σε αυξημένο βάρος στον άξονα Χ. Το ακροφύσιο έχει διάμετρο 0.4 mm. Το εκτυπώσιμο ύψος στρώματος κυμαίνεται μεταξύ 0.1 και 0.2 mm. Υποστηρίζεται νήμα 1.75 mm από διαφορετικά υλικά (αναφέρονται ABS / PLA / HIPS). Το Anet καθορίζει την ακρίβεια των αξόνων Χ και Υ ως 0.012 mm. Ο άξονας Ζ είναι 0.004 mm. Οι κινητήρες που χρησιμοποιούνται είναι μη καθορισμένοι κινητήρες Stepper NEMA17. Το mainboard είναι του τύπου Anet V2.0.
Συναρμολόγηση του Anet A6
Λοιπόν, πού είναι οι οδηγίες; Το κιτ Anet A6 δεν συνοδεύεται από έντυπες οδηγίες κατασκευής. Αντ 'αυτού, το Anet περιλαμβάνει μια συσκευή ανάγνωσης καρτών USB με τη μορφή ενός stick με μια κατάλληλη κάρτα μνήμης Micro SD 16 GB. Εκτός από τις απεικονιζόμενες οδηγίες συναρμολόγησης, η κάρτα μνήμης περιέχει επίσης το πρόγραμμα "Cura" slicer, τα κατάλληλα προγράμματα οδήγησης εκτυπωτή και τα δοκιμαστικά αρχεία που είναι προσαρμοσμένα στο A6 και μπορούν να εκτυπωθούν αμέσως μετά τη συναρμολόγηση.
Οι οδηγίες που παρέχονται απεικονίζονται ως επί το πλείστον, αλλά συνιστάται, ειδικά για αρχάριους, να ακολουθείτε τις οδηγίες βίντεο στο YouTube. Το βήμα προς τη στάση Z τελείωσε ακόμη και εντελώς στις εικονογραφημένες οδηγίες, οι οποίες σίγουρα θα οδηγούσαν σε μεγάλη απογοήτευση στο τέλος της συναρμολόγησης. Ωστόσο, δεν πρέπει να βασίζεστε 1: 1 στις οδηγίες βίντεο του κατασκευαστή. Ο φορέας της θερμαινόμενης βάσης είναι τοποθετημένος με λάθος τρόπο και στις δύο οδηγίες, πράγμα που σημαίνει ότι ο ιμάντας δεν λειτουργεί παράλληλα.
Η συναρμολόγηση του δοκιμαστικού μας αντιγράφου μπορείτε να παρακολουθήσετε σε αυτό το βίντεο.
Βαθμονόμηση του Anet A6
Για να μπορέσετε ακόμη να ξεκινήσετε την εκτύπωση, ο εκτυπωτής πρέπει να βαθμονομηθεί. Οι άξονες Z και X πρέπει να κινούνται παράλληλα, η θερμαντική κλίνη του άξονα Υ πρέπει να βρίσκεται στο καλώδιο και πρέπει επίσης να ρυθμίζεται η απόσταση μεταξύ του ακροφυσίου και της θερμαντικής κλίνης. Το ύψος της θερμαντικής κλίνης μπορεί να διορθωθεί χρησιμοποιώντας τέσσερις βίδες με σπείρωμα με περικόχλια. Η μέγιστη απόσταση από το ακροφύσιο δεν πρέπει να είναι μεγαλύτερη από 0.1 mm. Για να επιτύχετε αυτήν την απόσταση, πάρτε ένα φύλλο χαρτιού και τοποθετήστε το στο κρεβάτι θέρμανσης. Εάν τρέχετε το ακροφύσιο πάνω του, θα πρέπει να μπορείτε να αισθανθείτε μια ελαφρά πίεση στο φύλλο. Όλοι οι ιμάντες του εκτυπωτή πρέπει να τεντωθούν επαρκώς, διαφορετικά τα αποτελέσματα εκτύπωσης θα είναι ανακριβή.
Ένα άλλο βήμα είναι να εισαγάγετε το νήμα. Για να αποκτήσετε αρχική εμπειρία, μπορείτε να χρησιμοποιήσετε με ασφάλεια το παρεχόμενο νήμα. Το νήμα τροφοδοτείται απευθείας στον εξωθητή. Για να γίνει αυτό, το μεταλλικό ρολό ελατηρίου πιέζεται προς τα κάτω και το νήμα ωθείται μέσω του μικρού ανοίγματος. Στη συνέχεια, πρέπει να εισαγάγετε το νήμα πέρα από τον τροχό μεταφοράς μέσω ενός άλλου ανοίγματος απευθείας στο ακροφύσιο με μια μικρή αίσθηση. Μπορείτε να διαπιστώσετε εάν το νήμα έχει εισαχθεί σωστά από το εάν το υγρό νήμα βγαίνει από το ακροφύσιο. Φυσικά, πρέπει να προθερμάνετε το ακροφύσιο στους 200 ° C εκ των προτέρων! Το νήμα μπορεί να αφαιρεθεί πιέζοντας μερικά εκατοστά μέσω του προθερμασμένου ακροφυσίου, πιέζοντας προς τα κάτω το rocker και τραβώντας το νήμα προς τα πάνω με μια κούνια.
Για μια καλύτερη εικόνα, εδώ είναι ένα άλλο βίντεο σχετικά με τη βαθμονόμηση του Anet A6
Πρώτες δοκιμές πίεσης
Εάν έχετε πραγματοποιήσει σωστά τα παραπάνω βήματα, τίποτα δεν εμποδίζει την πρώτη εκτύπωση. Για αρχάριους συνιστάται να εκτυπώσετε πρώτα τα αρχεία εκτύπωσης που παρέχονται στην κάρτα SD. Για εκτύπωση, η κάρτα μνήμης SD τοποθετείται στην αντίστοιχη υποδοχή στην κύρια πλακέτα. Στη συνέχεια, ενεργοποιείτε το Anet A6 και επιλέξτε την κάρτα μνήμης SD ως μέσο εκτύπωσης. Εναλλακτικά, μπορείτε επίσης να εκτυπώσετε από έναν συνδεδεμένο υπολογιστή. Η σύνδεση μεταξύ του υπολογιστή και του εκτυπωτή πραγματοποιείται μέσω της διασύνδεσης USB στην κεντρική πλακέτα. Τα απαιτούμενα προγράμματα οδήγησης βρίσκονται επίσης στην κάρτα μνήμης SD.
Μόλις ξεκινήσετε μια εργασία εκτύπωσης, το θερμαντικό κρεβάτι και το ακροφύσιο θα θερμανθούν στη θερμοκρασία που καθορίζεται στο αρχείο GCODE. Η τρέχουσα θερμοκρασία μπορεί να διαβαστεί και να παρακολουθηθεί μέσω της οθόνης. Η θερμοκρασία του θερμαντικού κρεβατιού είναι συνήθως μεταξύ 50°C και 60°C. Η θερμοκρασία του ακροφυσίου εξαρτάται από το αντίστοιχο νήμα. Η συντριπτική πλειοψηφία των κατασκευαστών νημάτων παρέχει τις κατάλληλες θερμοκρασίες εκτύπωσης. Οι θερμοκρασίες εκτύπωσης υποδεικνύονται επίσης στο παρεχόμενο νήμα Anet. Αλλά και εδώ, πρέπει να το δοκιμάσετε! Κατά τις πρώτες μας δοκιμές εκτύπωσης, η θερμαντική κλίνη ρυθμίστηκε στους 50°C και το ακροφύσιο στους 200°C από προεπιλογή. Ωστόσο, πετύχαμε καλύτερα αποτελέσματα εκτύπωσης με το νήμα Anet στους 60°C και 210°C. Μια συνιστώμενη πρώτη προσπάθεια εκτύπωσης θα ήταν ο «Κύβος βαθμονόμησης XYZ». Αυτός ο μικρός κύβος εκτυπώνεται γρήγορα και η ακρίβεια της εκτύπωσης μπορεί να μετρηθεί με παχύμετρο.
Οι πρώτες μας εμπειρίες εκτύπωσης με το Anet A6 είναι κάτι παραπάνω από θετικές. Εάν τηρήσετε όλα τα βήματα για τη θέση σε λειτουργία, η πρώτη προσπάθεια εκτύπωσης μπορεί επίσης να είναι επιτυχής και να παρέχει ένα ακριβές αποτέλεσμα. Σε σύγκριση με πολύ πιο ακριβούς έτοιμους προς χρήση εκτυπωτές, το αποτέλεσμα εκτύπωσης του Anet A6 δεν είναι καθόλου κατώτερο από αυτό.
Μπορείτε να κατεβάσετε ένα GCODE για τον κύβο βαθμονόμησης XYZ που συντονίζεται με το Anet A6 εδώ: https://www.dropbox.com/s/u5dtx1a989sivrw/AA_xyzCalibration_cube.gcode
CAD και τεμαχιστής
Δημιουργείτε τα δικά σας τρισδιάστατα μοντέλα χρησιμοποιώντας τα λεγόμενα «προγράμματα CAD». Ένα από τα πιο φιλικά προς τους αρχάριους είναι "TinkerCAD" , ένα "εργαλείο τρισδιάστατης σχεδίασης και μοντελοποίησης βασισμένο σε πρόγραμμα περιήγησης". Εδώ μπορείτε να ξεκινήσετε αμέσως τη μοντελοποίηση χωρίς καν να χρειάζεται να κατεβάσετε οποιοδήποτε λογισμικό και να εξαγάγετε το τελικό 3D μοντέλο σας ως αρχείο STL. Οι προχωρημένοι χρήστες πρέπει να ρίξουν μια ματιά "SketchUp" βολή. Αυτό το δωρεάν πρόγραμμα 3D είναι πιο περίπλοκο, αλλά προσφέρει επίσης πολύ περισσότερες επιλογές μοντελοποίησης.
-

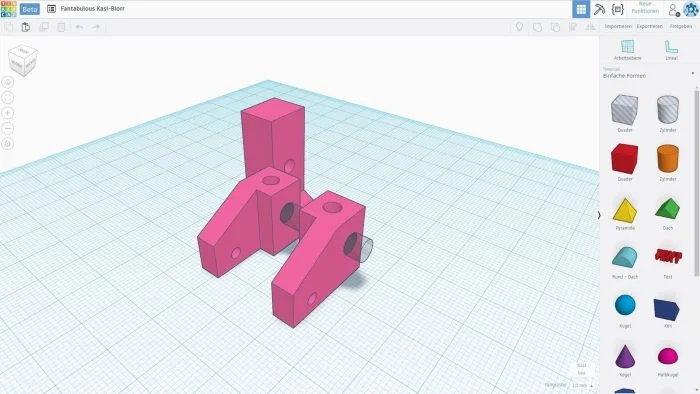

- TinkerCAD
-

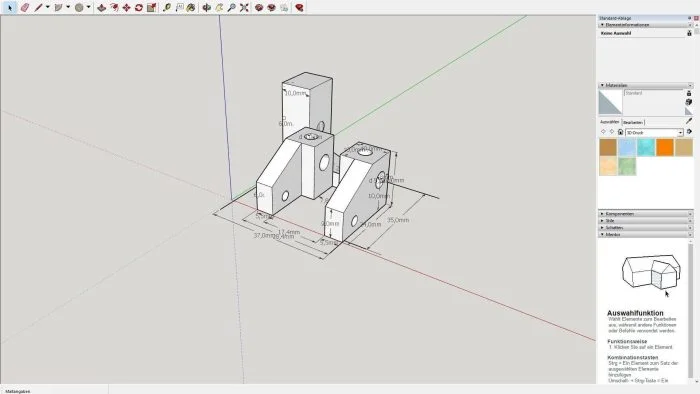

- SketchUp
Αφού δημιουργήσετε ένα τρισδιάστατο μοντέλο και το αποθηκεύσετε σε μορφή STL, χρειάζεστε ένα λεγόμενο "πρόγραμμα slicer" για να δημιουργήσετε έναν εκτυπώσιμο GCODE από αυτό. Το πιο διάσημο δωρεάν λογισμικό 3D slicer είναι "Κούρα" , Αν έχετε κατεβάσει και εγκαταστήσει το Cura, θα πρέπει να δημιουργήσετε ένα νέο προφίλ εκτυπωτή 3D με τις κατάλληλες παραμέτρους Anet A6. Οι αρχάριοι μπορούν επίσης να δουλέψουν στο τελειωμένο Προφίλ του "maciekish" Για να επιστρέψω. Το τρισδιάστατο μοντέλο σε μορφή STL εισάγεται τώρα στο Cura. Στη συνέχεια μπορούν να οριστούν πολλές παράμετροι εκτύπωσης. Εκτός από τις ταχύτητες, το ύψος του στρώματος, το γέμισμα και άλλες παράμετροι μπορούν επίσης να δοθούν ως GCODE. Επιπλέον, λαμβάνετε μια προεπισκόπηση του τρόπου εκτέλεσης της εκτύπωσης, του χρόνου που θα διαρκέσει και του ποσού του νήματος που θα χρησιμοποιηθεί. Το GCODE μπορεί να εξαχθεί στην κάρτα μνήμης SD ή μπορείτε να εκτυπώσετε απευθείας μέσω του Cura, υπό την προϋπόθεση ότι το Cura είναι συνδεδεμένο στο Anet A3 μέσω της διεπαφής USB.
Cura3D
Οι βελτιώσεις Anet A6
Ένας εκτυπωτής DIY 3D είναι συχνά ένα εκτεταμένο έργο χειροτεχνίας στο οποίο θέλετε να ανταλλάξετε ανταλλακτικά για να επιτύχετε ακόμη καλύτερα αποτελέσματα εκτύπωσης. Από τη μία πλευρά, υπάρχουν εκτυπώσιμες βελτιώσεις που είναι σχετικά εύκολο να εφαρμοστούν, αλλά υπάρχουν επίσης εκτεταμένες τροποποιήσεις που κάνουν εκτεταμένες αλλαγές στο προηγούμενο Anet A6. Μπορείτε να βρείτε μια επισκόπηση των συνημμένων πιθανών τροποποιήσεων. Έχουμε δοκιμάσει εκτενώς πολλές από τις βελτιώσεις που αναφέρονται εδώ.
Εκτυπώσιμες βελτιώσεις
Ανεμιστήρας: Αυτή η βελτίωση εξασφαλίζει μια ομοιόμορφη ψύξη του νήματος και είναι μία από τις σημαντικότερες, εκτυπώσιμες βελτιώσεις.
Τεντωτήρας ιμάντα: Για να είναι πάντα σφιχτό ο ιμάντας του άξονα Υ, συνιστάται να εκτυπώσετε αυτόν τον εντατήρα ιμάντα.
Τεντωτήρας ιμάντα από Photograaf16
Ρυθμιστής ιμάντα X (προεντατήρας ζώνης): Επίσης, η ζώνη του άξονα Χ δεν πρέπει να χαλαρώνει. Μια καλή λύση παρέχει αυτόν τον εντατήρα ιμάντα.
Ρυθμιστής ιμάντα X από vernierroger
Κάλυμμα καπακιού πίνακα: Με αυτή τη βελτίωση, η θέρμανση είναι ακόμα πιο εύκολη στη βαθμονόμηση.
Κάλυψη καρύδας Tablet από τον AndrewUsov
Οδηγός νήματος: Για να μην μπερδέψει το νήμα, υπάρχει αυτός ο πρακτικός οδηγός νήματος, ο οποίος οδηγεί το νήμα ομοιόμορφα στον εξωθητήρα.
Οδηγός νήματος για Tablet από το CanalVap
Βελτιωμένες βελτιώσεις
Igus απλά έδρανα (RJ4JP-01-08): Μία από τις πρώτες μας, μη εκτυπώσιμες βελτιώσεις ήταν η αντικατάσταση των αρχικών ρουλεμάν με τα ρουλεμάν Igus RJ4JP-01-08. Τα πλαστικά ρουλεμάν από όλα τα πλαστικά αποτελούνται από ένα ειδικό πλαστικό iglidur® που είναι ιδιαίτερα ανθεκτικό στη φθορά και επίσης αυτολίπανση. Το πλεονέκτημα των απλών ρουλεμάν Igus σε σύγκριση με τα εργοστασιακά εγκατεστημένα LM8UU γραμμικά ρουλεμάν είναι ο μειωμένος όγκος και η ελευθερία από τη συντήρηση. Για να μετατρέψετε το Igus RJ4JP-01-08 χρειάζεστε συνολικά 8 τέτοια απλά ρουλεμάν, τα οποία διατίθενται από 2 € ανά τεμάχιο.
Igus άξονας αλουμινίου ακριβείας (AWMP-08): Οι ατσάλινοι άξονες που περιέχονται στο κιτ εκτυπωτή Anet A6 δεν έχουν ιδιαίτερη ποιότητα. Αν ψάχνετε για μια φθηνή εναλλακτική λύση, συνιστάται να ρίξετε μια ματιά στους άξονες αλουμινίου ακριβείας Igus. Αυτοί οι ανοδιωμένοι άξονες πλήρους αλουμινίου διατίθενται απευθείας από την Igus από 8.65 € ανά μέτρο. Φυσικά, μπορείτε επίσης να κόψετε τα κύματα στο σωστό μέγεθος. Στη δοκιμή μας, οι άξονες του άξονα X ανταλλάχθηκαν με δύο AWMP-08 και τέσσερις Igus RJ4JP-01-08. Αν και η διαφάνεια γλιστρά δυσκολότερα στον άξονα Χ, ο μειωμένος όγκος είναι σαφώς αισθητός. Το αποτέλεσμα της εκτύπωσης φαίνεται επίσης πιο ακριβές.
GT2 Ζώνη χρονισμού και ροδέλες: Μια αξιόλογη βελτίωση είναι η αντικατάσταση των αρχικών ιμάντων χρονισμού και τροχαλιών. Δυστυχώς, η Anet χρησιμοποίησε έναν πολύ σκληρό οδοντωτό ιμάντα, ο οποίος φθείρεται συγκριτικά γρήγορα με αυξανόμενη ένταση. Είναι επίσης ενδιαφέρον να μεταβείτε σε τροχαλίες με 20 δόντια. Οι τροχαλίες με περισσότερα δόντια επιτρέπουν υψηλότερη ταχύτητα εκτύπωσης. Μια τροχαλία με λιγότερα δόντια, από την άλλη πλευρά, επιτρέπει ένα πιο ακριβές αποτέλεσμα εκτύπωσης. Εάν αλλάξετε τις τροχαλίες και τον οδοντωτό ιμάντα, βεβαιωθείτε ότι τα βήματα είναι ακόμα σωστά ρυθμισμένα.
- 16 δόντια: 100 βήματα / mm
- 20 δόντια: 80 βήματα / mm
- 25 δόντια: 64 βήματα / mm
Ζώνη χρονισμού GT2 με τροχαλίες
E3D-V6 Bowden: Είναι επίσης ενδιαφέρον να μετατρέψετε τον απευθείας εξωθητή στον εξωθητή E3D-V6 Bowden. Το πλεονέκτημα μιας μετατροπής Bowden είναι το χαμηλότερο βάρος στον άξονα Χ, πράγμα που σημαίνει ότι πιο ακριβείς εκτυπώσεις μπορούν να επιτευχθούν σε υψηλότερες ταχύτητες εκτύπωσης. Ταυτόχρονα, ωστόσο, η απόσταση μεταξύ του εξωθητή και του ακροφυσίου αυξάνεται, πράγμα που σημαίνει ότι πολύ μαλακά νήματα ειδικότερα είναι πολύ δύσκολο να εκτυπωθούν με μια διάταξη Bowden. Εάν θέλετε να αλλάξετε, προτείνουμε ένα αντίγραφο εξωθητή E3D-V6 Bowden, το οποίο διατίθεται από 7 €. Φυσικά, η διαφάνεια του άξονα X πρέπει επίσης να μετατραπεί σε Bowden ανάλογα. Πολύ καλό σχέδιο με ωραίο όνομα "Φρανκενστάιν" είναι διαθέσιμη στην πραγματικότητα.
Επαγωγικός / χωρητικός αισθητήρας προσέγγισης: Ο διαρκής επαναπροσανατολισμός της θερμότητας μπορεί γρήγορα να γίνει απογοητευτικός μακροπρόθεσμα. Ένας χωρητικός ή επαγωγικός αισθητήρας εγγύτητας, που αντικαθιστά το τερματικό στοπ Z, μπορεί να βοηθήσει. Ο αισθητήρας εγγύτητας είναι προσαρτημένος απευθείας στο φορέα του εξωθητήρα. Τότε δεν είναι πλέον απαραίτητο να διορθώσετε χειροκίνητα την απόσταση μεταξύ του ακροφυσίου και της θερμότητας. Ωστόσο, για να είναι επιτυχής μια τέτοια μετατροπή "αυτόματου επιπέδου", ένα διαφορετικό υλικολογισμικό πρέπει να αναβοσβήνει στην κεντρική πλακέτα του Anet A6. Το πιο γνωστό εναλλακτικό υλικολογισμικό για τις σειρές εκτυπωτών Anet A6 και Anet A8 είναι το λεγόμενο "SkyNet 3D" Υλικολογισμικό. Υπάρχουν επίσης μερικά πράγματα που πρέπει να λάβετε υπόψη όταν πρόκειται για τους ίδιους τους αισθητήρες. Ο καλύτερος τρόπος για να επιλέξετε έναν χωρητικό αισθητήρα είναι να εκτυπώσετε σε μια γυάλινη επιφάνεια, καθώς ένας επαγωγικός αισθητήρας δεν αναγνωρίζει το γυαλί. Ένας επαγωγικός αισθητήρας, από την άλλη πλευρά, λειτουργεί συνήθως με μεγαλύτερη ακρίβεια, αλλά ανιχνεύει κυρίως μεταλλικά αντικείμενα. Πρέπει επίσης να δώσετε προσοχή στην τάση με την οποία λειτουργεί ο διακόπτης εγγύτητας. Τις περισσότερες φορές, οι αισθητήρες λειτουργούν με 6 έως 36 βολτ. Μεμονωμένοι αισθητήρες μπορούν επίσης να λειτουργούν με μόλις 5 βολτ, αλλά τα σφάλματα μέτρησης δεν είναι ασυνήθιστα. Για να αναγνωριστεί σωστά ο αισθητήρας από την κεντρική πλακέτα Anet, συνιστάται να τοποθετήσετε ένα οπτικό ζεύκτη στο μεταξύ, έτσι ώστε να μην παραμένει υπολειμματική τάση κατά την αλλαγή.
Γυάλινη πλάκα ως επιφάνεια εκτύπωσης: Εάν το νήμα δεν θέλει να συγκρατηθεί σωστά ή εάν δεν χρειάζεται να αλλάζετε συνεχώς την μπλε ταινία, συνιστούμε να αλλάξετε το γυαλί ως επιφάνεια εκτύπωσης. Ένα κατάλληλο τζάμι (215 x 215 mm) μπορεί να κοπεί σε μέγεθος στους περισσότερους ειδικούς εμπόρους. Εναλλακτικά, μπορείτε να αγοράσετε μια γυάλινη πλάκα βοριοπυριτικού που έχει ήδη κοπεί στο μέγεθος. Το πλεονέκτημα του γυαλιού είναι το πολύ καλό κράτημα, ότι είναι εύκολο να καθαριστεί και ότι έχετε ένα πολύ ομαλό αποτέλεσμα εκτύπωσης. Εάν η εκτύπωση δεν προσκολλάται απευθείας στο γυαλί, μπορείτε να βοηθήσετε με ένα μικρό ψαλίδι, το οποίο δημιουργεί μια καλύτερη δομή δαπέδου. Εάν το νήμα δεν κολλάει ακόμη και τότε, βοηθά στην κάλυψη της γυάλινης επιφάνειας με ένα λεπτό στρώμα UHU-Stic. Κάθε νήμα που είναι δύσκολο να τηρηθεί είναι εγγυημένο!
Anet A6
Καλή ποιότητα εκτύπωσης
Μεγάλη περιοχή εκτύπωσης
Υψηλή δυνατότητα τροποποίησης
τιμή
ποιοτικός έλεγχος
Ελαττωματικές οδηγίες κατασκευής
Η ρύθμιση και η απελευθέρωση δεν είναι δυνατές με το Anet A6. Σε αυτόν τον εκτυπωτή 3D θα πρέπει να δώσει μια εαυτό του το χέρι, γιατί το μόνο που έχετε ακόμη και τα μέρη που χρειάζονται για την συναρμολόγηση ενός εκτυπώσιμη εκτυπωτή 3D. Η φιλικότητα για αρχάριους είναι μέτρια. Το εγχειρίδιο κατασκευής είναι εν μέρει ελαττωματικό και θα πρέπει να διαβάσετε πρώτα το θέμα "Anet A6". Ακόμα και μετά συναρμολογούνται τελικά τον εκτυπωτή 3D μετά από ώρες, υπάρχουν ακόμα βαθμονόμηση και τη ρύθμιση για να καθαρίσετε τα αποτελέσματα εκτύπωσης για να επιτευχθεί.
Ωστόσο, αν σου αρέσει να πειραματίζεσαι και να απολαμβάνει DIY χόμπι για την Anet A6 ένα από τα πιο ανέξοδο τρόπο για να συγκεντρώσει μια εκτυπώσιμη εκτυπωτή 3D. Εάν επρόκειτο να αγοράσει όλα τα στοιχεία ξεχωριστά, που θα μπορούσε πιθανότατα να περάσει πιο ακριβά στο τέλος, όπως αν κάποιος αγοράζει το ίδιο κιτ εκτύπωσης Anet A6. Τα κιτ εκτυπωτών Anet A6 και A8 κατασκευάζονται επί του παρόντος για να καλύψουν το κόστος τους. Αλλά ο Anet επίσης παραιτείται από την υποστήριξη και, δυστυχώς, υποφέρει και από τον ποιοτικό έλεγχο. Αν και μπορείτε να πάρετε τυχεροί και όλα τα εξαρτήματα που παραδίδονται με ακρίβεια, είναι πολύ πιθανό ένα κιτ με άξονες π.χ. λυγισμένα, ελαττωματικά θέματα ή στραβό Heatbed να πιάσει.
Εν ολίγοις, ωστόσο, το κιτ εκτύπωσης Anet A6 αποδίδει. Το δυναμικό τροποποίησης είναι απεριόριστο και η ποιότητα εκτύπωσης είναι πειστική. Εάν θέλετε να πάρετε την εκτύπωση 3D σε χαμηλές τιμές, θα πρέπει σίγουρα να εξετάσετε το κιτ εκτύπωσης Anet A6!
SEB
6. Απρίλιος 2017 15 σε: 09
Στα βίντεό σας, έχετε μια γυάλινη πλάκα στο κρεβάτι εκτύπωσης. Ποιο είναι αυτό και πού το παίρνετε; σας ευχαριστώ
Timo διαχειριστής
10. Απρίλιος 2017 14 σε: 12
Γεια σου, έκοψα τον εαυτό μου γυάλινη πλάκα από γυαλί πλαισίου. Κόστος για το 3 €. Φυσικά μπορείτε επίσης να αγοράσετε ειδικές πλάκες, αλλά είναι πολύ ακριβότερες. Μπορείτε επίσης να πάρετε ένα γυαλί κοπής από λίγα μόνο ευρώ.
Markus
11. Απρίλιος 2017 12 σε: 40
Γεια σας, έχετε ήδη δοκιμάσει το SkyNet με το Anet A6; Έχω παραγγείλει τον αισθητήρα χθες, αλλά δεν ξέρω τι να κάνω ακριβώς. Μπορώ να συνδεθώ άμεσα ή χρειάζομαι ένα optocoupler καθώς γράφετε;
Timo διαχειριστής
11. Απρίλιος 2017 13 σε: 36
Γεια σας, SkyNet θα αναβοσβήσω τις ημέρες. Θα περίμενε, γιατί η LJC18A3-HZ / BX ήταν sold out με τη ναυτιλία από DE για την Amazon (αλλά τώρα πάλι διαθέσιμο!). Έχω τον αισθητήρα εδώ τώρα. Ποια παραγγείλατε; Η LJC18A3-HZ / BX NPN Κανείς δεν θα μπορούσε ενδεχομένως ακόμα και να λειτουργούν με 5V χωρίς τη βοήθεια οπτικών ζευκτών. Δεν υπάρχει ιδέα πόσο ανακριβείς είναι τα αποτελέσματα των μετρήσεων. Θα το δοκιμάσω.
Peter Markwart
3. Σεπτέμβριος 2017 14 σε: 33
Στο σημείο! Σας ευχαριστώ πολύ για αυτό το λεπτομερή τεστ Anet A6. Μόλις διέταξα τον εκτυπωτή από το Gearbest και είμαι πραγματικά ενθουσιασμένος. Πόσο καιρό θεωρείτε ότι η ναυτιλία παίρνει;
Στέφαν Κ.
14. Δεκέμβριος 2017 11 σε: 43
Γεια σας,
Καταρχήν ευχαριστώ πολύ για το αναλυτικό τεστ, που με βοήθησε πολύ στα πρώτα μου βήματα με το Anet A6. Από την εμπειρία μου με τον εκτυπωτή, θα ήθελα να δημοσιεύσω ένα εδώ, ίσως βοηθήσει το ένα ή το άλλο.
Εναλλάξιμες βελτιώσεις:
1. Κατά τη γνώμη μου, ένα άλλο στήριγμα για την κρεβατοκάμαρα πρέπει να είναι στην κορυφή της λίστας. Το παρεχόμενο "H" είναι πολύ μαλακό και αδύναμο. Παραμορφώνεται μόνιμα α) όταν θερμαίνεται και β) κάτω από την τάση των ελατηρίων και των βιδών για τη ρύθμιση του κρεβατιού. Έχω αντικαταστήσει τη βάση με αυτή και είμαι πολύ ικανοποιημένος με το αποτέλεσμα: Ruthex Heatbedholder - Anet A8 A6 E10. Κοστίζει περίπου 30 ευρώ σε μεγάλο κατάστημα λιανικής στο Διαδίκτυο. Δεν είναι φθηνό, αλλά επίσης αξίζει τον κόπο λόγω των περιλαμβανόμενων πλακών, οι οποίες μπορούν να βιδωθούν μεταξύ της βάσης και του προσαρτήματος του ιμάντα Υ για να βελτιωθεί ο οδηγός του ιμάντα.
2. Αντικατάσταση των ελατηρίων για τη ρύθμιση της κλίνης θέρμανσης με προσκρουστήρες σιλικόνης. Πλεονέκτημα: Τα φτερά υπό συνεχή πίεση φθείρονται και γίνονται μαλακά. Το κρεβάτι συχνά πρέπει να αναπροσαρμόζεται. Η σιλικόνη βελτιώνει τη σταθερότητα πάρα πολύ. Τα κατάλληλα buffer είναι διαθέσιμα εδώ, για παράδειγμα: https://shop.bohrers.de/silikonpuffer-4stk.html
3. Μόνωση Silcawool, διπλό θερμαινόμενο κρεβάτι και θήκη θερμαινόμενου κρεβατιού. Αυτό εξασφαλίζει λιγότερη απώλεια θερμότητας και ταχύτερο χρόνο θέρμανσης για το θερμαντικό κρεβάτι. Ένα κατάλληλο χαλάκι σε μέγεθος θερμαινόμενου κρεβατιού είναι διαθέσιμο εδώ, για παράδειγμα: https://shop.bohrers.de/heizbettisolierung-silcawool-220-220-13mm-285.html
Μαζί με τα buffer σιλικόνης 15 mm και τη νέα βάση θερμαινόμενης βάσης κρεβατιού, μου εξασφαλίζει εξαιρετικά αποτελέσματα εκτύπωσης.
4. Εναλλακτική λύση στο πιάτο από βοριοπυριτικό γυαλί: Περιποιήθηκα τον εαυτό μου με το γυάλινο πιάτο Anycubic (ANYCUBIC Ultrabase 3D). Αυτό είναι απλά κολλημένο στο κρεβάτι αλουμινίου. Επιπλέον, έχει λοξότμητες άκρες, μέσω των οποίων μπορείτε να φτάσετε στις βίδες του θερμαντικού κρεβατιού ακόμα και όταν η πλάκα είναι τοποθετημένη.
Με αυτό το γυάλινο πιάτο μπορείτε να το κάνετε χωρίς πρόσθετα βελτιωτικά πρόσφυσης (λακ μαλλιών, κόλλα UHU ή παρόμοια). Εκτυπώνω PLA σε θερμοκρασία κρεβατιού 50-60 βαθμούς. Το PLA κολλάει σταθερά στη γυάλινη πλάκα (υπό την προϋπόθεση ότι όλα έχουν ρυθμιστεί σωστά). Εάν το θερμαντικό κρεβάτι έχει κρυώσει περίπου στους 30 βαθμούς μετά την εκτύπωση, το εκτυπωμένο αντικείμενο θα αποκολληθεί από τη γυάλινη επιφάνεια και μπορεί απλά να αφαιρεθεί. Δεδομένου ότι το δικό μου δεν χρειάζεται πρόσθετα βελτιωτικά πρόσφυσης, η γυάλινη πλάκα στην πραγματικότητα παραμένει πάντα καθαρή και σπάνια χρειάζεται να καθαριστεί με οινόπνευμα / καθαριστικό γυαλιού.
Εκτυπώσιμες βελτιώσεις:
1. Οδηγός εύκαμπτου νήματος A6: https://www.thingiverse.com/thing:2242903
Αυτό προορίζεται στην πραγματικότητα να απλοποιήσει την επεξεργασία / εισαγωγή του εύκαμπτου νήματος, αλλά καθιστά επίσης πολύ πιο εύκολη την αλλαγή του νήματος από το κανονικό νήμα. Η μέθοδος, που περιγράφεται επίσης σε αυτό το άρθρο, της ώθησης του νήματος πρώτα μέσα από το ζεστό ακροφύσιο και στη συνέχεια τραβήγματος προς τα πάνω από τον εξωθητή με τράνταγμα, κατέληξε σε 7 από τις 10 προσπάθειες με φραγμένο εξωθητή (ή λαιμό στο ακροφύσιο). Το να χρειάζεται να αποσυναρμολογείτε τον εξωθητή κάθε φορά που αλλάζετε το νήμα είναι ενοχλητικό. Με αυτήν την εκτυπώσιμη επέκταση, οι αλλαγές νήματος λειτουργούν πλέον χωρίς προβλήματα. Κόβω το νήμα πάνω από την είσοδο στον εξωθητή και αφήνω τον εξωθητή (φυσικά με ζεστό ακροφύσιο) να εξωθήσει νήμα μέχρι να βγει τίποτα στο κάτω μέρος (περίπου 40-50mm). Έπειτα εισάγω το νέο νήμα στην κορυφή έτσι ώστε να πιαστεί από τον εξωθητή και το αφήνω να εξωθηθεί ξανά. Το νέο νήμα ισιώνεται ελαφρά από τον εξωθητή καθώς ωθείται προς τα κάτω και στη συνέχεια ωθεί το παλιό νήμα έξω από το ακροφύσιο. Φυσικά, πρέπει να κάνετε εξώθηση μέχρι να βγει το νέο νήμα στο κάτω μέρος. Φυσικά, αυτός ο τύπος αλλαγής νήματος κοστίζει περισσότερο νήμα (περίπου 5 cm από το παλιό και λίγα cm από το νέο) από ότι αν τραβήξετε το νήμα προς τα πάνω. Μου αξίζει, όμως, γιατί δεν χρειάζεται να αποσυναρμολογώ συνεχώς τον εξωθητήρα.
Λίγα ακόμη σχόλια για το άρθρο:
1. Δεν υπάρχει Anet Board V2.0. Ο αριθμός έκδοσης που εμφανίζεται στην οθόνη σχετίζεται με το υλικολογισμικό. Η πλακέτα εξακολουθεί να είναι η έκδοση 1, πιθανώς να επεκταθεί με αριθμό αναθεώρησης. Η πλακέτα που παρείχα με το Α6 μου τον Νοέμβριο είχε ακόμα "V1.0" στην πλακέτα, αυτή που παρήγγειλα επίσης για δοκιμή και χειροτεχνία είχε τυπωμένο "V1.5".
2. Ζώνες και τροχαλίες GT2: Η τοποθέτηση μόνο τροχαλιών με 20 δόντια / ίντσα δεν βοηθά καθόλου, καθώς ο παρεχόμενος ιμάντας έχει 16 δόντια / ίντσα. Πρέπει επίσης να αλλάξετε τους ιμάντες. Επιπλέον, πρέπει ΕΠΕΙΓΟΝΤΩΣ να επισημανθεί ότι πρέπει να προσαρμοστούν οι ρυθμίσεις για τα βήματα ανά mm στις ρυθμίσεις του εκτυπωτή. Εάν συνεχίσετε να εκτυπώνετε με τις ρυθμίσεις για τις παλιές ζώνες με 16 δόντια, τα εκτυπωμένα μέρη θα είναι πολύ μεγάλα. Οι ρυθμίσεις για τους άξονες X και Y πρέπει να αλλάξουν σε 80 βήματα / mm, ώστε οι εκτυπώσεις να ταιριάζουν ξανά (από άποψη μεγέθους).
3. Εντατήρας ιμάντα Y: Οι εντατήρες ιμάντα, όπως αυτός που συνδέεται παραπάνω, δεν θα πρέπει να χρησιμοποιούνται χωρίς το λεγόμενο "στήριγμα πλαισίου" όπως αυτό: https://www.thingiverse.com/thing:1896013
Μια τέτοια ενίσχυση διασφαλίζει ότι η μπροστινή πλάκα στερέωσης, στην οποία βρίσκεται ο εντατήρας του ιμάντα, δεν λυγίζει στη μέση (λόγω της πίεσης της βίδας) και μπορεί ακόμη και να σπάσει εάν η βίδα σφίξει υπερβολικά κατά λάθος.
Α, και μια άλλη συμβουλή από τη δική μου εμπειρία: Εάν οι εκτυπώσεις δεν αποδειχθούν όπως αναμενόταν επειδή μεμονωμένα στρώματα μετατοπίζονται ξανά και ξανά, ελέγξτε όλες τις άλλες πιθανές πηγές σφάλματος (τάση ιμάντα, χαλαρές βίδες, άξονες μετατόπισης στους οποίους η κεφαλή εκτύπωσης και λειτουργεί το θερμαντικό κρεβάτι κ.λπ.) επίσης εάν το hotend ταλαντεύεται. Η κεφαλή εκτύπωσης παρέχεται πλήρως συναρμολογημένη με το κιτ, αλλά αυτό δεν σημαίνει ότι έχει συναρμολογηθεί σωστά. Στο hotend υπάρχει ένα παξιμάδι που υποτίθεται ότι κάθεται ως αντίθετο παξιμάδι κάτω από την πλάκα μέσω της οποίας το hotend οδηγείται στον εξωθητήρα (διαφάνεια κεφαλής εκτύπωσης). Η μητέρα μου ήταν ακριβώς στο μπλοκ θέρμανσης, δηλαδή στο λάθος άκρο του hotend. Ως αποτέλεσμα, όταν η κεφαλή εκτύπωσης κινούνταν γρήγορα, ταλαντευόταν μπρος-πίσω σαν ουρά αρνιού, κάτι που τελικά οδήγησε στη μετατόπιση μεμονωμένων στρωμάτων κατά την εκτύπωση. Αφού έσφιξα σωστά το παξιμάδι κάτω από το φορείο εκτύπωσης, ο εκτυπωτής εκτυπώνει τώρα πολύ καλά.
Timo διαχειριστής
14. Δεκέμβριος 2017 12 σε: 10
Γεια σου Stephan, σας ευχαριστώ πολύ για την πολύ λεπτομερή συμβολή και τις χρήσιμες συμβουλές. Τα βήματα με την τροχαλία και την αντικατάσταση του ιμάντα χρονισμού έχουν προστεθεί παραπάνω. Τον χειμώνα θα έχω και πάλι περισσότερο χρόνο για το A6. Στη συνέχεια, το άρθρο έχει αναθεωρηθεί πλήρως :).
Thomas H.
6. Φεβρουάριος 2018 10 σε: 41
Γεια σας,
Είμαι σήμερα κτίριο Anet A6 μου και θα ήθελα να εμποδίσει τις βελτιώσεις που αναφέρατε από την αρχή.
Ανταλλάξατε αυτά του Χ-άξονα για τα κύματα αλουμινίου ή αυτά των άλλων;
Ευχαριστώ και τις καλύτερες ευχές
oswald breadchinsky
6. Απρίλιος 2018 17 σε: 36
Ευχαριστώ, αυτό ήταν εξαιρετικά χρήσιμο.
Kek44
28. 2018 06 Μαΐου σε: 47
Γεια σας,
Έχω ένα πρόβλημα με το στήριγμα του άξονα Χ να ανεβαίνει στην οροφή, στην κορυφή των βιδών ή στο ακρυλικό εάν το βάζετε μακριά.
Έτσι δεν είμαι σε 240mm (250 δεν είναι καν στο firmware, επαληθεύσιμο στη λειτουργία χειροκίνητης ρύθμισης θέσης)
Υπάρχει λύση για αυτό;
Εκτός αυτού, δεν είναι ποτέ 500g. Ίσως 50;
Πώς βάζατε τα καλώδια από τον εξωθητή στη μητρική πλακέτα; Με μείνουν κολλημένοι μεταξύ των αριστερών ράβδων και του εξωθητήρα
