Εισαγωγή: devolo Magic 2
Ως "ψηφιακός εγγενής", ήρθα σε επαφή με το Διαδίκτυο για πρώτη φορά στα μέσα της δεκαετίας του '90. Εκείνη την εποχή, το WLAN ήταν ακόμη μια ξένη λέξη και το dLAN ή το Powerline για ρύθμιση δικτύου δεν ήταν ακόμη διαθέσιμα. Ο ψηφιακός κόσμος πραγματοποιήθηκε κυρίως κοντά στις λίγες τηλεφωνικές συνδέσεις.
Με την έκρηξη dot-com, το Διαδίκτυο έχει επιταχυνθεί. Το μόντεμ 56k ακολούθησε το ISDN και τέλος το DSL. Όλο το σπίτι δεν ήταν ακόμα δικτυωμένο, αλλά ως εναλλακτική λύση για την τοποθέτηση καλωδίων, συνάντησα για πρώτη φορά προσαρμογείς powerline από το devolo το 2004.
Αυτό είναι το devolo MicroLink dLan Ethernet Adapter MT 2026.
Το devolo MicroLink dLAN Ethernet με ρυθμό μετάδοσης 14 Mbit / s παρέχει στο Διαδίκτυο σχεδόν σε κάθε δωμάτιο του σπιτιού εδώ και χρόνια. Καθώς προχωρούσε το πρότυπο WLAN, η αλλαγή ακολούθησε τελικά, αλλά περισσότερα από 16 χρόνια αργότερα, η γραμμή ισχύος από το devolo επιστρέφει και πάλι στο techreviewer. Ας αρχίσουμε!
Τεχνική επισκόπηση
Με την εισαγωγή του προσαρμογέα devolo Magic 2, η τεχνολογία πίσω από το Powerline του devolo επανάσταση. Το παλαιότερο πρότυπο HomePlug AV2 έχει αντικατασταθεί από το νέο πρότυπο G.hn. Αυτό επιτυγχάνει υψηλότερες ταχύτητες έως και 2.400 Mbit / s στον κορμό της γραμμής ισχύος και δείχνει μεγαλύτερη εμβέλεια (έως 500 μέτρα) και σταθερότητα στο δίκτυο.
Εκτός από τη λειτουργία powerline, το devolo Magic 2 WiFi μπορεί επίσης να ρυθμίσει ένα πλέγμα WiFi. Ο όρος «πλέγμα» σημαίνει ένα δίκτυο «αλληλοσύνδεσης» το οποίο, σε αντίθεση με τα συμβατικά σημεία πρόσβασης / επαναλήπτες WLAN, σχηματίζει ένα ομοιόμορφο, αδιάλειπτο δίκτυο. Χρειάζεστε μόνο μία σύνδεση δικτύου για να δημιουργήσετε ένα πλέγμα WLAN! Ταυτόχρονα, δεν υπάρχουν συμβιβασμοί όσον αφορά την απόδοση και την ποιότητα λήψης.
Εάν συνδυάσετε πλέγμα με powerline, είναι δυνατή μια θεωρητικά υψηλότερη απόδοση ισχύος σε σύγκριση με το συνηθισμένο πλέγμα, το οποίο διατηρεί τη σύνδεση καθαρά μέσω ραδιοφώνου.
Πρώτη εντύπωση
Οι προσαρμογείς Devolo Magic 2 WiFi διατίθενται ως κιτ πολλαπλών δωματίων και εκκινητών, καθώς και μεμονωμένοι προσαρμογείς. Το κιτ πολλαπλών δωματίων περιλαμβάνει δύο προσαρμογείς WLAN και έναν καθαρό προσαρμογέα LAN. Όπως υποδηλώνει το όνομα, το σετ είναι ιδανικό για την παροχή δύο ορόφων με WiFi. Εάν επιλέξετε το κιτ εκκίνησης, θα έχετε μόνο ένα WLAN και έναν προσαρμογέα LAN.
Το πεδίο παράδοσης είναι σαφές. Εκτός από τους προσαρμογείς, αυτό περιλαμβάνει ένα καλώδιο δικτύου και ένα φυλλάδιο με πληροφορίες ασφάλειας και συντήρησης, καθώς και σύντομες οδηγίες που ακολουθούν τα μεμονωμένα βήματα λειτουργίας σε πολλές γλώσσες και σε εικόνες. Ένα αναλυτικό εγχειρίδιο διατίθεται από τον ιστότοπο devolo (Σύνδεσμος προς το εγχειρίδιο) διαθέσιμος.
Ο σχεδιασμός του προσαρμογέα διατηρείται απλός. Οι διαστάσεις του ορθογώνιου πλαστικού περιβλήματος είναι 152 x 76 x 40 mm (WLAN) ή 133 x 66 x 42 mm (LAN). Μια πρίζα ουσιαστικά δεν χάνεται όταν είναι συνδεδεμένη, επειδή κάθε προσαρμογέας παρέχεται με τη σειρά του με τη δική του πρίζα. Οι γονικοί έλεγχοι είναι ήδη ενσωματωμένοι.
Τα κουμπιά PLC και WiFi, που παρέχονται επίσης με LED, βρίσκονται στο κάτω τρίτο του προσαρμογέα WLAN. Ο προσαρμογέας LAN έχει μόνο ένα LED σε αυτό το σημείο. Τα LED μπορούν να σβήσουν για χρήση στο υπνοδωμάτιο. Εάν συνεχίσετε προς τα κάτω, υπάρχουν δύο υποδοχές Ethernet (RJ45) στον προσαρμογέα WLAN. Ο προσαρμογέας LAN χρειάζεται μόνο μία πρίζα.
θέση
Η ενεργοποίηση του προσαρμογέα WiFi devolo Magic 2 δεν πρέπει να προκαλεί προβλήματα ακόμη και για τον τεχνικό. Ειδικά επειδή οι απεικονιζόμενες σύντομες οδηγίες εξηγούν απλώς ποια μέτρα πρέπει να ληφθούν για τη θέση σε λειτουργία. Ωστόσο, πρέπει να σημειωθεί ότι η νέα τεχνολογία G.hn δεν είναι συμβατή με την τεχνολογία dLAN παλαιότερων προσαρμογέων! Το ίδιο ισχύει και για το devolo Mesh, το οποίο δεν μπορεί να συνδυαστεί με προσαρμογείς πλέγματος από άλλους κατασκευαστές.
Πριν συνδέσετε τον προσαρμογέα devolo στην πρίζα, φροντίστε να σημειώσετε το κλειδί WiFi στο πίσω μέρος! Κάθε προσαρμογέας έχει το δικό του κλειδί, το οποίο απαιτείται για την πρώτη σύνδεση WLAN με τον αντίστοιχο προσαρμογέα.
Για να ρυθμίσετε το δίκτυο powerline, ένας από τους προσαρμογείς είναι συνδεδεμένος με το δρομολογητή μέσω Ethernet και οι υπόλοιποι προσαρμογείς διανέμονται οπουδήποτε στο σπίτι. Εάν αυτό συμβεί εντός 3 λεπτών, δημιουργείται αυτόματα σύνδεση σύνδεσης μεταξύ των προσαρμογέων. Εάν θέλετε να επεκτείνετε το δίκτυο, αρκεί να πατήσετε σύντομα το κουμπί PLC σε έναν ενεργό προσαρμογέα. Η ενδεικτική λυχνία αναβοσβήνει επανειλημμένα, πράγμα που με τη σειρά του σημαίνει ότι το υπάρχον δίκτυο γραμμής ισχύος αναζητά νέους προσαρμογείς.
Πρακτικά! Απλά γράψτε το κλειδί WiFi στο πίσω μέρος του γρήγορου οδηγού.
Εάν ακολουθήσετε αυτά τα βήματα με τη σωστή σειρά, το δίκτυο Powerline μπορεί να δημιουργηθεί ή να επεκταθεί καθόλου. Στη δοκιμή, η ρύθμιση σύνδεσης λειτούργησε αμέσως. Εάν αντιμετωπίζετε προβλήματα με τη σύνδεση, απλώς ρίξτε μια ματιά στις αναλυτικές οδηγίες στο devolo.de. Σε αντίθεση με τις σύντομες οδηγίες, η θέση σε λειτουργία εξηγείται λεπτομερώς εκεί.
λογισμικό
Το δίκτυο devolo διαμορφώνεται και διαχειρίζεται μέσω της ενσωματωμένης διεπαφής ιστού. Αυτό είναι προσβάσιμο μέσω οποιουδήποτε προγράμματος περιήγησης στο Web, της εφαρμογής οικιακού δικτύου devolo (Android / iOS) ή του λογισμικού Cockpit (Windows / Linux / MacOS).
διασύνδεση Web
Η πρόσβαση στη διεπαφή ιστού δυστυχώς δεν είναι τόσο εύκολη όσο αναμενόταν. Οι παλαιότεροι προσαρμογείς dLAN θα μπορούσαν να έχουν άμεση πρόσβαση μέσω του προγράμματος περιήγησης στη διεύθυνση "http: //devolo.wifi". Δυστυχώς, οι νέοι προσαρμογείς Magic 2 δεν προσφέρουν πλέον αυτήν την επιλογή, έτσι ώστε η διεύθυνση IP του αντίστοιχου προσαρμογέα να είναι γνωστή για άμεση πρόσβαση μέσω του προγράμματος περιήγησης. Στις περισσότερες περιπτώσεις αυτό εκχωρείται τυχαία από το δρομολογητή, οπότε πρέπει πρώτα να ελέγξετε ποια διεύθυνση IP έχει εκχωρήσει ο δρομολογητής στον προσαρμογέα. Μόλις ανακαλύψετε τη διεύθυνση IP, μπορείτε να τη χρησιμοποιήσετε για να καλέσετε τη διεπαφή ιστού του προσαρμογέα.
Έτσι φαίνεται, η διεπαφή ιστού devolo Magic 2 WiFi...
Λογισμικό Cockpit
Το λογισμικό devolo Cockpit προσφέρει μια άλλη επιλογή για τη διαχείριση του δικτύου. Δυστυχώς, η εφαρμογή δεν έχει μελετηθεί πλήρως εδώ. Το λογισμικό λειτουργεί μόνο εάν ο υπολογιστής / Mac είναι συνδεδεμένος σε έναν από τους προσαρμογείς μέσω Ethernet. Εάν η σύνδεση γίνεται αποκλειστικά μέσω WLAN, οι προσαρμογείς δεν εμφανίζονται στο λογισμικό του πιλοτηρίου. Το ίδιο το λογισμικό παρέχει μόνο μια επισκόπηση του δικτύου, τον τρόπο με τον οποίο οι προσαρμογείς συνδέονται μεταξύ τους και με την ταχύτητα που επικοινωνούν μεταξύ τους. Για διαμόρφωση, το λογισμικό καλεί τη διεπαφή ιστού μέσω του προγράμματος περιήγησης.
... και εδώ το λογισμικό πιλοτηρίου σε υπολογιστή με Windows.
εφαρμογή οικιακού δικτύου devolo
Η τρίτη επιλογή για διαχείριση δικτύου και επίσης η ευκολότερη στη χρήση είναι η εφαρμογή οικιακού δικτύου devolo. Εγκαταστήστε την εφαρμογή στο smartphone σας, συνδεθείτε στο devolo WLAN, καλέστε την εφαρμογή και λάβετε μια επισκόπηση του δικτύου. Το δίκτυο μπορεί επίσης να διαμορφωθεί μέσω της εφαρμογής. Για το σκοπό αυτό, χρησιμοποιείται η διεπαφή ιστού σε προβολή για κινητά.
-
-

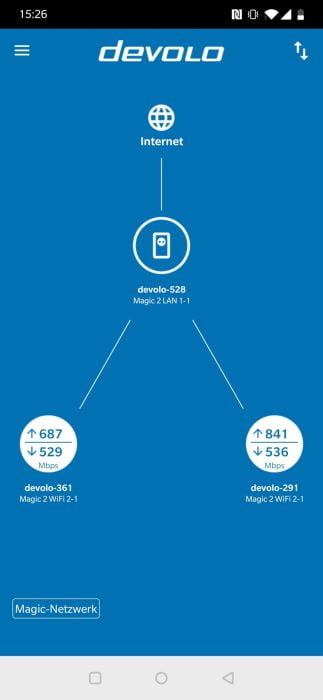

Γενική επισκόπηση δικτύου
-
-

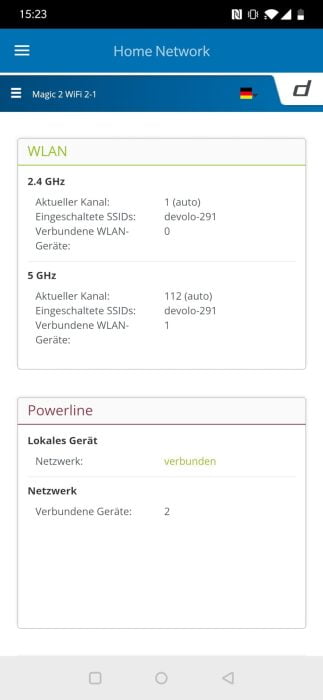

Επισκόπηση WLAN

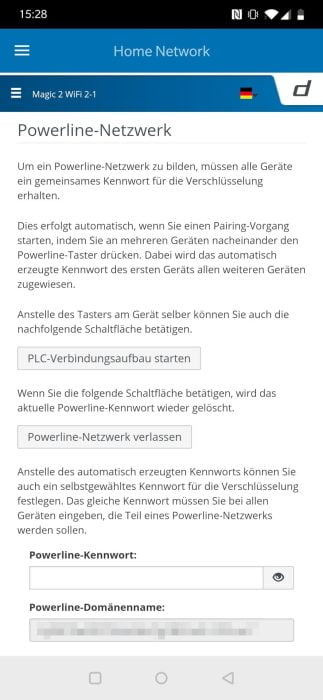

ρυθμίσεις
Οι επιλογές ρύθμισης είναι εκτεταμένες και δεν αφήνουν σχεδόν τίποτα επιθυμητό. Χάρη στα σαφώς δομημένα στοιχεία μενού, η λειτουργία της διεπαφής ιστού δεν προκαλεί προβλήματα. Τα WLAN, Powerline και LAN μπορούν να ρυθμιστούν πλήρως από τον χρήστη.

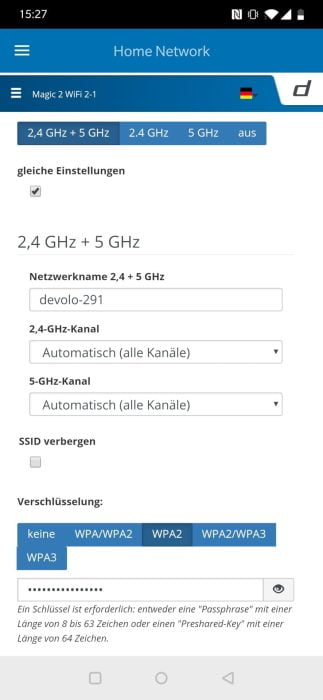

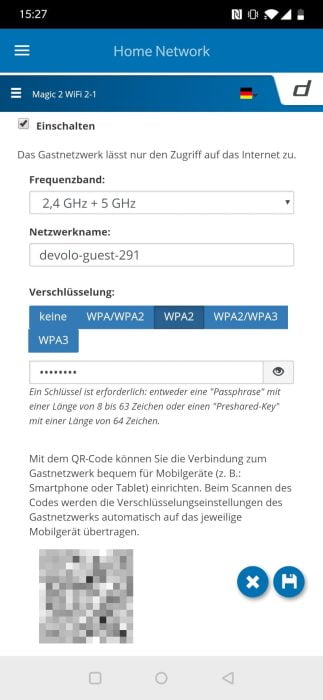

Διατίθενται λειτουργικές δυνατότητες, όπως το νέο πρότυπο κρυπτογράφησης WPA3, ένα δίκτυο επισκεπτών, έλεγχος χρόνου και προστασία παιδιών. Η λειτουργία πλέγματος μπορεί να ενεργοποιηθεί με το πάτημα ενός κουμπιού.
Η δοκιμή απόδοσης πραγματοποιήθηκε με έναν προσαρμογέα devolo Magic 2 LAN και τέσσερις προσαρμογείς WiFi devolo Magic 2, οι οποίοι εγκαταστάθηκαν σε τρεις ορόφους ενός κτιρίου κατοικιών και σε έναν κήπο υπόστεγο 20 μέτρων.
Τα καταγεγραμμένα δεδομένα μέτρησης είναι φυσικά μόνο οδηγίες. Το πάχος του τοίχου και της οροφής, η απόσταση και η καλωδίωση είναι παράμετροι που πρέπει να ληφθούν υπόψη που επηρεάζουν την απόδοση WLAN και powerline.
Απόδοση Powerline
Για αυτήν τη δοκιμή, ο προσαρμογέας devolo Magic 2 LAN συνδέθηκε στον δρομολογητή και ένας υπολογιστής συνδέθηκε μέσω Ethernet σε έναν προσαρμογέα devolo Magic 2 WiFi στον άλλο όροφο. Η ταχύτητα μετάδοσης έφτασε κατά μέσο όρο 150 έως 200 Mbit / s. Εάν ο προσαρμογέας και ο υπολογιστής ήταν στο ίδιο δωμάτιο, επιτεύχθηκε μια μέση ταχύτητα 450 Mbit / s. Η άμεση καλωδίωση μέσω Ethernet είναι ακόμα πιο γρήγορη, αλλά οι τιμές που παρέχονται από το δίκτυο PLC μπορούν να χρησιμοποιηθούν πολύ καλά στην πράξη!
Η σταθερότητα του δικτύου δοκιμάστηκε φυσικά και στο μακροπρόθεσμο τεστ. Δεν σημειώθηκαν μεγάλες διαταραχές. Εκτός από μια σύντομη, ακατανόητη διακοπή σύνδεσης στο δίκτυο PLC, το δίκτυο ήταν σταθερά σταθερό.
Απόδοση WiFi και πλέγματος
Αυτό το τεστ πραγματοποιήθηκε σε ολόκληρο το σπίτι, συμπεριλαμβανομένου του κήπου και του σπιτιού στον κήπο. Η λειτουργία πλέγματος ενεργοποιήθηκε.
Στον ίδιο όροφο, η απόδοση δεδομένων ήταν κατά μέσο όρο μεταξύ 460 έως 580 Mbit / s (5 GHz) και 85 έως 100 Mbit / s (2.4 GHz). Μέσω δύο τοιχωμάτων, η απόδοση δεδομένων μειώθηκε στα 100 έως 250 Mbit / s (5 GHz) ή 40 στα 60 Mbit / s (2.4 GHz). Αυτές δεν είναι τιμές εγγραφής, αλλά οι τοπικές μεταφορές δεδομένων ήταν ευχάριστα γρήγορες, οι ροές 4K υψηλής ανάλυσης παίχτηκαν χωρίς ενοχλητικό buffering και τα online παιχνίδια θα μπορούσαν να παιχτούν σε μικρή απόσταση από τον κόμβο Magic 2 χωρίς καθυστέρηση.
Απόδοση δεδομένων στο δίκτυο 2.4 GHz, με προσαρμογέα, μετρούμενη σε δύο ορόφους.
Η περιαγωγή WLAN, δηλαδή η αυτόματη αλλαγή μεταξύ των ραδιοκυττάρων WLAN, δεν προκάλεσε προβλήματα στους προσαρμογείς του devolo Magic 2 WiFi. Η ταχύτητα μεταξύ των κόμβων πλέγματος παρέμεινε σε μεγάλο βαθμό σταθερή. Επιπλέον, θα μπορούσατε να κινηθείτε ελεύθερα σε ολόκληρο το δίκτυο χωρίς να χάσετε τη σύνδεση. Μια δοκιμή εύρους έδειξε σταθερή απόδοση μετάδοσης και λήψης σε όλο το σπίτι, τον κήπο και το καλοκαιρινό σπίτι. Μια μεγαλύτερη περιοχή μπορεί να καλυφθεί πολύ καλά με έναν μόνο προσαρμογέα WiFi 2 devolo Magic XNUMX.
Απόδοση δεδομένων στο δίκτυο 5 GHz, με προσαρμογέα, μετρούμενη σε δύο ορόφους.
Stromverbrauch
Σύμφωνα με το δελτίο δεδομένων, η κατανάλωση ενός προσαρμογέα WiFi devolo Magic 2 είναι το πολύ 12 watt, κατά μέσο όρο 9 watt και τουλάχιστον 3,4 watt (αναμονή). Η κατανάλωση ενός προσαρμογέα devolo Magic 2 LAN δηλώνεται με μέγιστο 4,8 watt, κατά μέσο όρο 2,8 watt και τουλάχιστον 0,7 watt (αναμονή).
επιλογές ενέργειας
Κατά τη δοκιμή με περίπου 7 συνδεδεμένες συσκευές δικτύου, η κατανάλωση ενός μόνο προσαρμογέα Magic 2 WiFi ήταν 7 watts κατά μέσο όρο. Κατά τη διάρκεια των δραστηριοτήτων σερφ, η κατανάλωση αυξήθηκε σε μετρήσιμα 10 watt. Ο προσαρμογέας LAN κατανάλωσε κατά μέσο όρο 3,7 watts.
