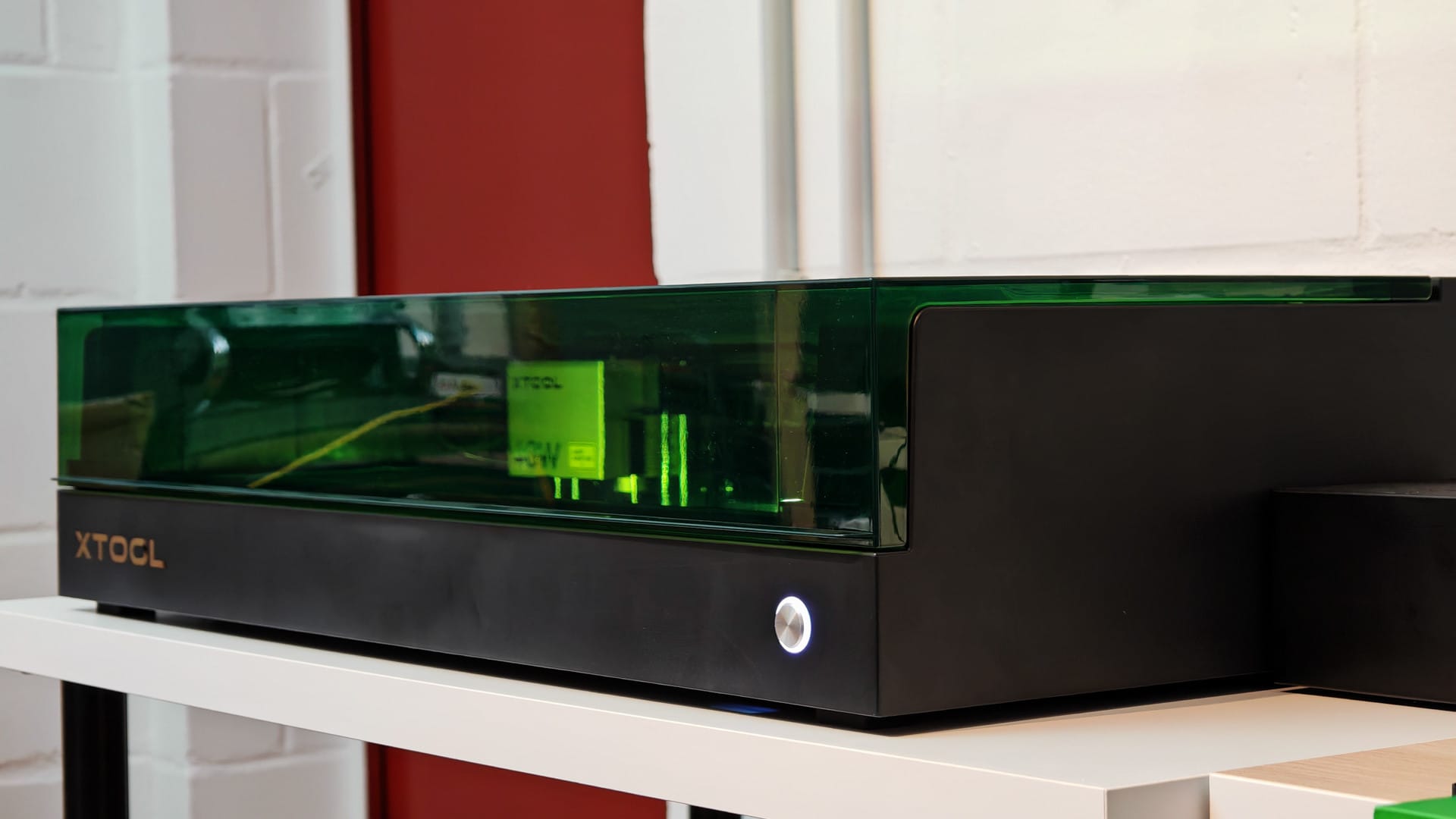

xTool S1 στη δοκιμή: Τι μπορεί πραγματικά να κάνει ο χαράκτης λέιζερ υψηλής τεχνολογίας

xTool S1: Unboxing και κατασκευή

Ένας καταραμένος ταχυδρόμος με ένα τεράστιο πακέτο ήταν το σήμα ότι το xTool S1 είχε φτάσει στο γραφείο μας σύνταξης. Το xTool δεν τσιγκουνεύτηκε τη συσκευασία. Η συσκευή είναι πλήρως ενσωματωμένη σε αφρό και στερεώνεται με δύο ιμάντες μεταφοράς. Πρακτικό, γιατί το κουτί, που ζυγίζει περίπου 20 κιλά, μπορεί να σηκωθεί εύκολα.

Πλήρως τυλιγμένο σε αφρό και στερεωμένο με ιμάντες.

Είναι καλή ιδέα γιατί το xTool S1 δεν είναι ανοιχτός χαράκτης λέιζερ, αλλά μια εντελώς κλειστή κατασκευή που παραδίδεται κυρίως προσυναρμολογημένη. Τοποθετήστε τη μονάδα λέιζερ, απελευθερώστε το κλείδωμα μεταφοράς και συνδέστε το τροφοδοτικό - αυτό είναι το μόνο που χρειάζεστε για να το ρυθμίσετε. Περιλαμβάνονται τα απαραίτητα εργαλεία, ώστε να μην χρειάζεται να αποσυσκευάζετε τα δικά σας.

Ολόκληρη η συναρμολόγηση διαρκεί λιγότερο από 20 λεπτά και εξηγείται πολύ καλά στις εικονογραφημένες οδηγίες. Για να ξεκινήσετε αμέσως, το εύρος της παράδοσης περιλαμβάνει διάφορα δείγματα δοκιμής, όπως σουβέρ από σχιστόλιθο, κομμάτι δέρμα, μπρελόκ από ανοξείδωτο χάλυβα και ξύλινη πλάκα.

Το εγχειρίδιο χρήσης xTool S1 δεν είναι μια φθηνή εκτύπωση, αλλά μάλλον υψηλής ποιότητας εκτυπωμένη σε στυλ περιοδικού.

Παρεμπιπτόντως, αυτός ο χαράκτης λέιζερ μπορεί να λειτουργήσει σε εσωτερικούς χώρους χωρίς κανένα πρόβλημα. Οι οσμές που αναδύονται κατά την κοπή ή τη χάραξη μπορούν να κατευθυνθούν έξω από το παράθυρο μέσω του ενσωματωμένου αερισμού και του εύκαμπτου σωλήνα που περιλαμβάνεται. Ωστόσο, ο σωλήνας είναι λίγο κοντός, επομένως ανάλογα με το ύψος του παραθύρου μπορεί να υπάρχουν δυσκολίες στη στερέωσή του.

Εναλλακτικά, το xTool προσφέρει ένα φίλτρο αέρα εξαγωγής ως προαιρετικό αξεσουάρ. Στα 700 ευρώ περίπου, που είναι πάνω από τον χαράκτη με λέιζερ που κοστίζει ήδη 2.000 ευρώ, το φίλτρο αέρα εξαγωγής δεν είναι φθηνή υπόθεση.

Το εύρος της παράδοσης περιλαμβάνει όλα όσα χρειάζεστε για να ξεκινήσετε.

Υπάρχουν και άλλα αξεσουάρ, όπως περιστροφικό κιτ (περίπου 270 ευρώ), εκτυπωτής οθόνης (περίπου 270 ευρώ) και αυξητή (περίπου 200 ευρώ). Εάν θέλετε να επεκτείνετε τον χαράκτη με λέιζερ, δύσκολα μπορείτε να αποφύγετε τα αυθεντικά αξεσουάρ xTool. Το σύστημα είναι τόσο ιδιόκτητο που δεν υπάρχει σχεδόν καμία δυνατότητα χρήσης κατάλληλων εξαρτημάτων τρίτων.

Υπάρχει αρκετός χώρος στο εσωτερικό για το πλαίσιο της κηρήθρας.

xTool S1: Ασφάλεια

Το xTool έχει εξοπλίσει το S1 με μια ποικιλία προφυλάξεων ασφαλείας για να διασφαλίσει ότι δεν θα συμβούν ατυχήματα ή ότι το διαμέρισμα εκπέσει στις φλόγες. Σύμφωνα με τον κατασκευαστή και τη διεθνή ομάδα δοκιμών προϊόντων SGS, το xTool S1 ανήκει στην κατηγορία λέιζερ 1. Αυτό σημαίνει ότι το λέιζερ είναι ασφαλές υπό κανονικές συνθήκες και δεν ενέχει κανένα κίνδυνο για τα μάτια ή το δέρμα. Δεν απαιτούνται προστατευτικά μέτρα για αυτήν την κατηγορία.

Η πιστοποίηση TÜV είναι ακόμη σε εκκρεμότητα, αλλά θα ακολουθήσει σύντομα. Μπορείτε να βρείτε την έκθεση δοκιμής SGS εδώ Λήψη ή με τον αριθμό δοκιμής GZEE230700241131.

Όλες οι συνδέσεις και το αυτοκόλλητο λέιζερ κατηγορίας 1 βρίσκονται στο πίσω μέρος.

 Κλειστό σύστημα

Στην πρώτη γραμμή των λειτουργιών ασφαλείας είναι η κλειστή κατασκευή, που σημαίνει ότι δεν μπορεί να διαφύγει ακτίνα λέιζερ και επομένως δεν απαιτούνται γυαλιά ασφαλείας. Αυτό είναι ένα τεράστιο πλεονέκτημα έναντι των ανοιχτών σχεδίων, όπου δεν θέλετε καν να βγάλετε τα γυαλιά ασφαλείας σας.

Το διαφανές καπάκι λειτουργεί σαν γυαλιά ασφαλείας και έχει απευθείας ενσωματωμένο το φίλτρο λέιζερ.

Για να μπορείτε ακόμα να βλέπετε τι συμβαίνει στο κουτί, το xTool έχει ενσωματώσει το φίλτρο λέιζερ απευθείας στο κάλυμμα του περιβλήματος. Εάν το καπάκι ανοίξει κατά τη λειτουργία, το λέιζερ απενεργοποιείται αυτόματα. Εάν θέλετε να είστε στην ασφαλή πλευρά, θα πρέπει να φοράτε γυαλιά ασφαλείας.

 IR αισθητήρες φλόγας και κίνησης

Για πρόσθετη ασφάλεια, πέντε αισθητήρες φλόγας υπερύθρων παρακολουθούν την περιοχή εργασίας και απενεργοποιούν τη συσκευή μόλις εντοπιστεί πυρκαγιά. Οι κραδασμοί ή οι κινήσεις κατά τη λειτουργία προκαλούν επίσης την αυτόματη απενεργοποίηση του χαράκτη λέιζερ.

Ένα αυτοκόλλητο με προειδοποιήσεις βρίσκεται απευθείας στη συσκευή.

 Κουμπί έκτακτης ανάγκης

Τελευταίο αλλά εξίσου σημαντικό, υπάρχει το κουμπί διακοπής έκτακτης ανάγκης. Είναι εύκολα προσβάσιμο στο πλάι και απενεργοποιεί το λέιζερ αμέσως μόλις το αγγίξετε.

Το κουμπί διακοπής έκτακτης ανάγκης βρίσκεται στο πλάι.

 Κλειδί USB

Για να ξεκινήσει ο χαράκτης λέιζερ, πρέπει να τοποθετήσετε ένα κλειδί σε μορφή μικρού στικ USB. Δύο από αυτά περιλαμβάνονται στην παράδοση.

Χωρίς ένα από αυτά τα κλειδιά USB, το xTool S1 δεν θα λειτουργήσει.

xTool S1: Λογισμικό

Μετά την εγκατάσταση, απαιτείται λογισμικό. Ο ίδιος ο κατασκευαστής προσφέρει το xTool Creative Space (XCS) για Windows, macOS και ως εφαρμογή για iOS και Android.

Μια εναλλακτική σε αυτό είναι το Lightburn. Ωστόσο, αυτό το λογισμικό είναι ακριβό, απευθύνεται περισσότερο σε έμπειρους χρήστες και, σε σχέση με το xTool S1, έχει το μειονέκτημα ότι δεν υποστηρίζονται όλες οι λειτουργίες του laser graver. Για παράδειγμα, το XCS υποστηρίζει τη χαρτογράφηση κυρτών επιφανειών, κάτι που το Lightburn δεν μπορεί (ακόμα) να κάνει.

Επιλέξαμε εξαρχής το XCS, το οποίο θα συνιστούσαμε στους νέους χρήστες προκειμένου να εξοικειωθούν με τον χαράκτη λέιζερ. Θα πρέπει οπωσδήποτε να δοκιμάσετε το Lightburn μετά. Το πρόγραμμα μπορεί να χρησιμοποιηθεί δωρεάν ως δοκιμαστική περίοδος 30 ημερών.

Το XCS είναι πολύ φιλικό προς το χρήστη λογισμικό που μπορείτε να βρείτε γρήγορα και ταιριάζει ιδανικά στο xTool S1. Ακολουθούν ορισμένες από τις δυνατότητες που υποστηρίζει το XCS:

•  Βιβλιοθήκη υλικού: Τα προδιαμορφωμένα προφίλ υλικού βοηθούν στην εύρεση των σωστών ρυθμίσεων για διαφορετικά υλικά, κάτι που είναι ιδιαίτερα χρήσιμο για αρχάριους.
•  Εργαλεία σχεδίασης: Το XCS παρέχει βασικά εργαλεία σχεδίασης για τη δημιουργία και την επεξεργασία απλών σχημάτων και κειμένου.
•  Λειτουργία εισαγωγής: Το λογισμικό υποστηρίζει μια ποικιλία μορφών αρχείων όπως SVG, DXF, JPG, JPEG, PNG, BMP και TIF, διευκολύνοντας την εργασία με σχέδια που δημιουργούνται εξωτερικά.
•  Διαχείριση επιπέδων: Η δυνατότητα δημιουργίας και διαχείρισης διαφορετικών επιπέδων διευκολύνει την οργάνωση πιο περίπλοκων έργων.
•  Αυτόματη εστίαση και αντιστοίχιση επιφανειών: Το XCS μπορεί αυτόματα να εστιάζει το λέιζερ και να χαρτογραφεί τις καμπύλες επιφάνειες, επιτρέποντας ακριβείς χαράξεις σε ανώμαλα υλικά.
•  Προεπισκόπηση σε πραγματικό χρόνο: Το λογισμικό παρέχει μια προεπισκόπηση της χάραξης σε πραγματικό χρόνο, ώστε να μπορείτε να δείτε ακριβώς πώς θα είναι το τελικό αποτέλεσμα πριν ξεκινήσετε.

Η σύνδεση με τον χαράκτη λέιζερ γίνεται είτε μέσω καλωδίου είτε μέσω WLAN. Και οι δύο δούλεψαν αμέσως στο τεστ.

xTool S1: πρακτική δοκιμή

 παρασκευάσματα

Ας πάμε στα βασικά: πόσο καλά αποδίδει το xTool S1 στην πράξη. Η χάραξη ή η κοπή με το xTool S1 είναι απίστευτα εύκολη και δεν απαιτεί προηγούμενη γνώση. Σίγουρα δεν χρειάζεται να είσαι επαγγελματίας για να πετύχεις εντυπωσιακά αποτελέσματα.

Το πρότυπο φορτώνεται απευθείας στο XCS.

Αρχικά, φορτώνετε το επιθυμητό μοτίβο απευθείας από τον υπολογιστή στο λογισμικό XCS. Εναλλακτικά, μπορείτε να επιλέξετε από μια ποικιλία προτύπων, μερικά από τα οποία είναι δωρεάν. Για την πρώτη μας προσπάθεια, επιλέξαμε το σουβέρ σχιστόλιθου xTool, το οποίο περιλαμβάνεται ήδη στο πεδίο παράδοσης. Κατάλληλα, το xTool παρέχει επίσης ένα πρότυπο για αυτό Λήψη έτοιμο.

Τοποθετούμε το σουβέρ από σχιστόλιθο στο πιάτο της κηρήθρας στη γενναιόδωρη επιφάνεια εργασίας περίπου 50 x 32 εκατοστών. Στη συνέχεια, τοποθετούμε το λέιζερ πιέζοντάς το χειροκίνητα προς το τεμάχιο εργασίας και ευθυγραμμίζοντας το σταυρωτό λέιζερ με αυτό.

Επιλέγουμε το υλικό στο λογισμικό και ορίζουμε την απόσταση από το τεμάχιο εργασίας με το πάτημα ενός κουμπιού. Για να γίνει αυτό, η μονάδα λέιζερ χρησιμοποιεί έναν μηχανικό μετρητή απόστασης με ανασυρόμενο μεταλλικό πείρο που καταγράφει με ακρίβεια την απόσταση.

Η τοποθέτηση του προτύπου στο τεμάχιο εργασίας είναι ιδιαίτερα επιτυχημένη. Για το σκοπό αυτό, το xTool χρησιμοποιεί μια μοναδική μέθοδο τοποθέτησης «σημείων καρφίτσας» στην οποία η θέση του τεμαχίου μπορεί να καταγραφεί σε πραγματικό χρόνο. Το XCS σας καθοδηγεί στη διαδικασία βήμα προς βήμα.

Για ένα ορθογώνιο τεμάχιο εργασίας, απλώς σημειώστε δύο γωνίες.

Πρώτα επιλέγετε το σχήμα του τεμαχίου εργασίας (ορθογώνιο, κύκλος ή πολύγωνο). Στη συνέχεια, ορίζετε δύο (ή περισσότερα) σημεία αναφοράς μετακινώντας το λέιζερ στις αντίστοιχες γωνίες ή άκρες του αντικειμένου. Το λογισμικό εντοπίζει αυτόματα το μέγεθος και τη θέση και προσαρμόζει τέλεια το πρότυπο στο τεμάχιο εργασίας.

Εάν όλα είναι ευθυγραμμισμένα σωστά, μπορείτε να δείτε μια προεπισκόπηση. Στη συνέχεια, το λέιζερ ανιχνεύει το περίγραμμα του μοτίβου στο τεμάχιο εργασίας χωρίς χάραξη. Με αυτόν τον τρόπο μπορείτε να δείτε ακριβώς πού τοποθετείται η χάραξη. Εάν είναι απαραίτητο, η θέση μπορεί να ρυθμιστεί.

Πριν ξεκινήσει το λέιζερ, υπάρχει μια προεπισκόπηση με τον εκτιμώμενο χρόνο εργασίας.

Εάν όλα ταιριάζουν, επιλέγετε τις επιθυμητές ρυθμίσεις ταχύτητας και απόδοσης, οι οποίες είναι ήδη προκαθορισμένες για τα περισσότερα υλικά. Στη συνέχεια, πατήστε start και το S1 ξεκινά. Χάρη στην αυτόματη εστίαση, ρυθμίζει ανεξάρτητα τη βέλτιστη εστίαση λέιζερ, ανεξάρτητα από το αν το υλικό είναι επίπεδο ή καμπύλο.

 Χαρακτική και κοπή

Στη δοκιμή χαράξαμε μια πλάκα από σχιστόλιθο και ένα μενταγιόν από ανοξείδωτο χάλυβα. Χάρη στη λεπτή εστίαση λέιζερ 0,08 x 0,10 mm, το αποτέλεσμα ήταν εξαιρετικά ακριβές. Οι γκραβούρες είναι αιχμηρές και ακόμη και οι πιο λεπτές λεπτομέρειες φαίνονται εύκολα. Δεν έχει σημασία αν είναι σε πέτρα ή μέταλλο. Με ταχύτητα έως και 600 χιλιοστά ανά δευτερόλεπτο, η ταχύτητα εργασίας είναι αξιοσημείωτη.

Μετά από περίπου 5 λεπτά το σουβέρ από σχιστόλιθο είναι έτοιμο.

Δοκιμάσαμε επίσης να κόψουμε μια λεπτή μεταλλική πλάκα. Η χάραξη σε αυτό δεν είναι πρόβλημα, αλλά το λέιζερ διόδου δεν μπορεί να το κόψει, κάτι που είναι αναμενόμενο. Κόβει το υλικό, με αποτέλεσμα το μέταλλο να λυγίζει λόγω της υψηλής θερμότητας, αλλά δεν μπορεί να το κόψει εντελώς.

Το ίδιο και το διαφανές ακρυλικό. Το S1 δεν μπορούσε να το κάνει αυτό ούτε στη δοκιμή. Για αυτό θα χρειαστείτε ένα λέιζερ CO2 όπως το xTool P2.

Τι θα λέγατε για ένα μπρελόκ για τον αγαπημένο σας;

Το ξύλο, από την άλλη, δεν είναι καθόλου πρόβλημα. Το λέιζερ 18 watt αποσυναρμολογεί μια σανίδα λεύκας πάχους 40 χιλιοστών με ένα πέρασμα. Ωστόσο, θα πρέπει να πειραματιστείτε με τις ρυθμίσεις ισχύος και ταχύτητας λέιζερ. Διαφορετικά, μπορεί να εμφανιστούν αντιαισθητικά ίχνη καπνού.

Ένα θετικό σημείο του S1 είναι η αντικαταστάσιμη μονάδα λέιζερ. Εκτός από τη μονάδα 40 watt, υπάρχει μια πιο αδύναμη μονάδα 20 W, αλλά και μια κεφαλή λέιζερ υπερύθρων 2W 1064 nm. Το τελευταίο είναι ιδιαίτερα κατάλληλο για χάραξη μετάλλων, ακρυλικών και πλαστικών. Ωστόσο, δεν μπορέσαμε να το δοκιμάσουμε επειδή είχαμε μόνο τη μονάδα 40 watt εδώ.

Ή ένα χαραγμένο κύπελλο αυγών;

 Ακολουθούν μερικές επιπλέον λεπτομέρειες και συμβουλές:

• Για βέλτιστα αποτελέσματα, συνιστούμε να χρησιμοποιήσετε τις ρυθμίσεις υλικού στο λογισμικό. Οι ιδανικές παράμετροι για απόδοση και ταχύτητα είναι ήδη αποθηκευμένες εκεί για πολλά κοινά υλικά. Εάν εργάζεστε συχνά στο ίδιο υλικό, μπορείτε να δημιουργήσετε τις δικές σας προεπιλογές και να εξοικονομήσετε χρόνο.
• Όταν κόβετε χοντρά υλικά όπως ξύλο ή ακρυλικό, θα πρέπει να σχεδιάζετε να κάνετε πολλά περάσματα για να επιτύχετε ένα καθαρό αποτέλεσμα. Το λογισμικό σάς επιτρέπει να ορίσετε τον αριθμό των επαναλήψεων.
• Το λέιζερ υπερύθρων 2W συνιστάται για ευαίσθητα σχέδια ή μικρές γραμματοσειρές, καθώς προσφέρει ακόμη πιο λεπτή εστίαση 0,03 x 0,03 mm.
• Κατά τη χάραξη φωτογραφιών ή εικόνων σε κλίμακα του γκρι, τα καλύτερα αποτελέσματα επιτυγχάνονται με ειδικά επικαλυμμένο υλικό χάραξης λέιζερ (ανοδιωμένο μέταλλο κ.λπ.). Αλλά εξαιρετικά αποτελέσματα μπορούν να επιτευχθούν και σε ξύλο και πέτρα με τις σωστές ρυθμίσεις.
