Φορτιστής SkyRC Imax B6AC V2 υπό δοκιμή

Πρώτη εντύπωση του B6AC V2

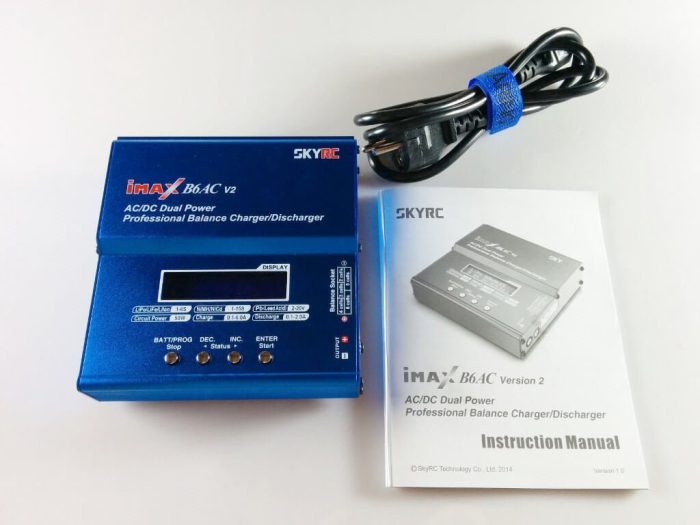

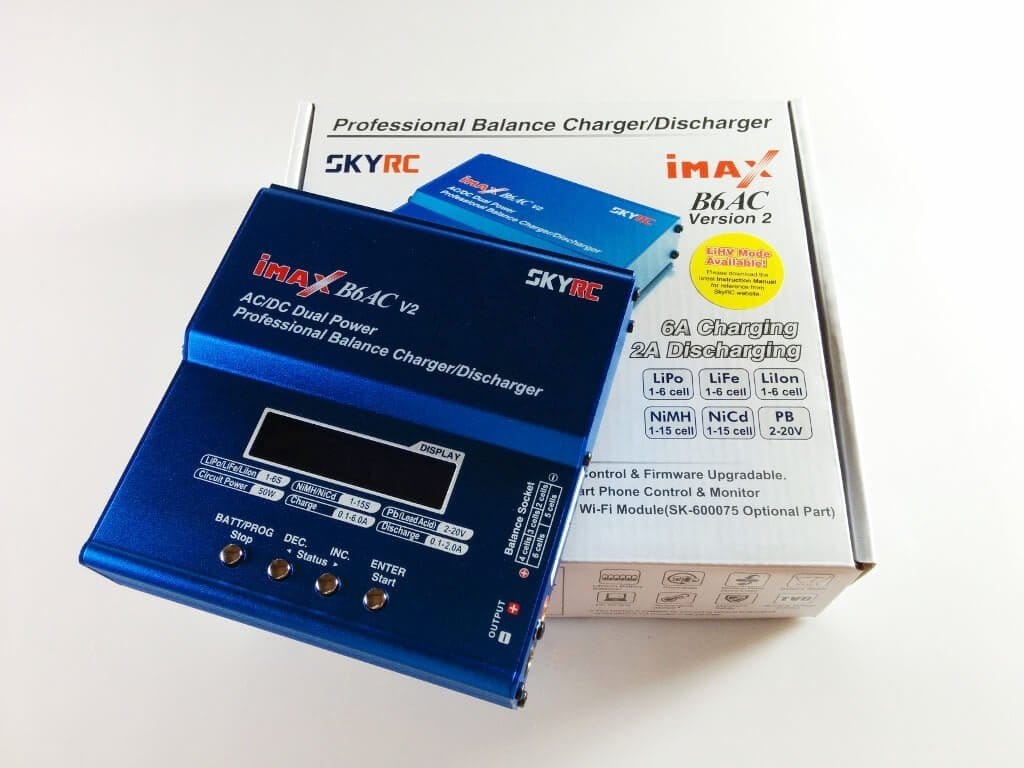

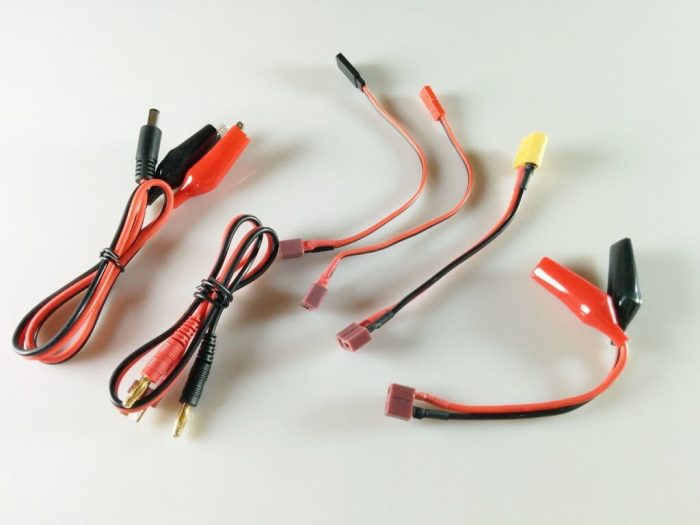

Το κουτί του B6AC V2 είναι γεμάτο πληροφορίες και είναι ήδη ευχαρίστηση να αποσυσκευάσετε. Εκτός από το φορτιστή, το εύρος παράδοσης περιελάμβανε όλα τα είδη καλωδίων σύνδεσης με αλλιγάτορα κλιπ, XT60, Futaba και JST πρίζες. Περιλαμβάνεται επίσης καλώδιο προσαρμογέα με βύσμα μπανάνας. Φυσικά, συμπεριλήφθηκε επίσης ένα καλώδιο τροφοδοσίας και ένα εγχειρίδιο αγγλικής γλώσσας.

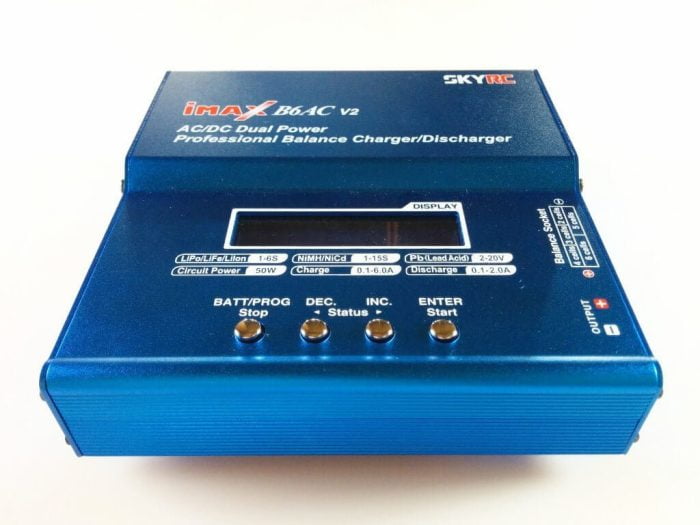

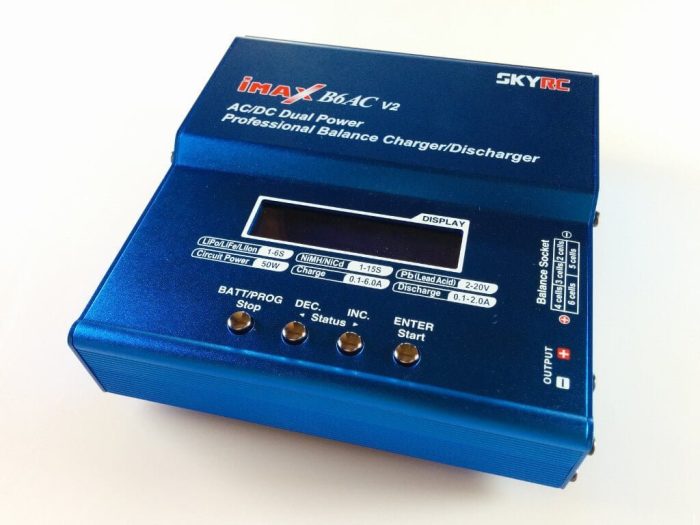

Η κατασκευή του φορτιστή είναι καλή. Το περίβλημα είναι κατασκευασμένο εξ ολοκλήρου από αλουμίνιο και φέρει ετικέτα με μεγάλη λεπτομέρεια. Όπου βρίσκεται και τι μπορεί τελικά να κάνει η συσκευή είναι ήδη εκτυπωμένο στο περίβλημα. Η ενσωματωμένη οθόνη LCD είναι με οπίσθιο φωτισμό και ευανάγνωστη.

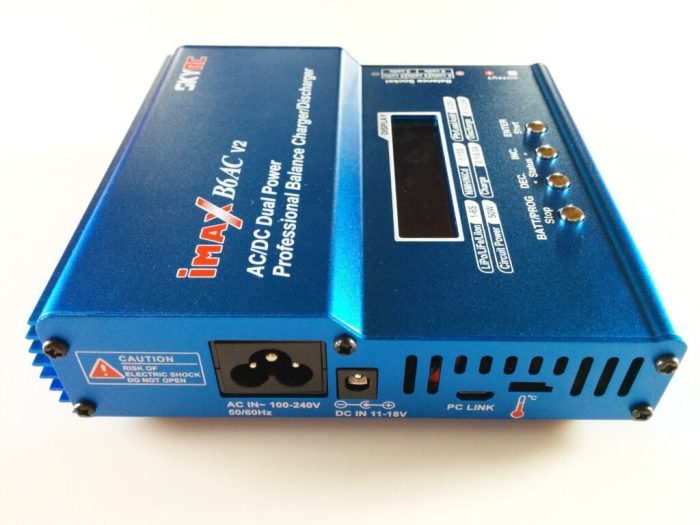

Στην αριστερή πλευρά του περιβλήματος υπάρχει είσοδος AC (240V 50/60 Hz), είσοδος DC (11-18V), υποδοχή micro USB μέσω της οποίας το B6AC V2 μπορεί να συνδεθεί στον υπολογιστή και μια επιλογή σύνδεσης για αισθητήρας θερμοκρασίας, δεν περιλαμβάνεται στο πεδίο παράδοσης. Η μονάδα WiFi δεν περιλαμβάνεται επίσης, με την οποία ο φορτιστής μπορεί επίσης να λειτουργήσει με μια κατάλληλη εφαρμογή.

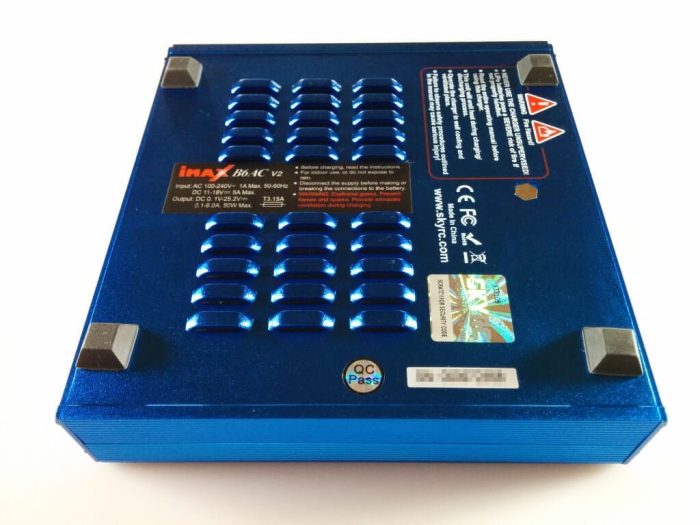

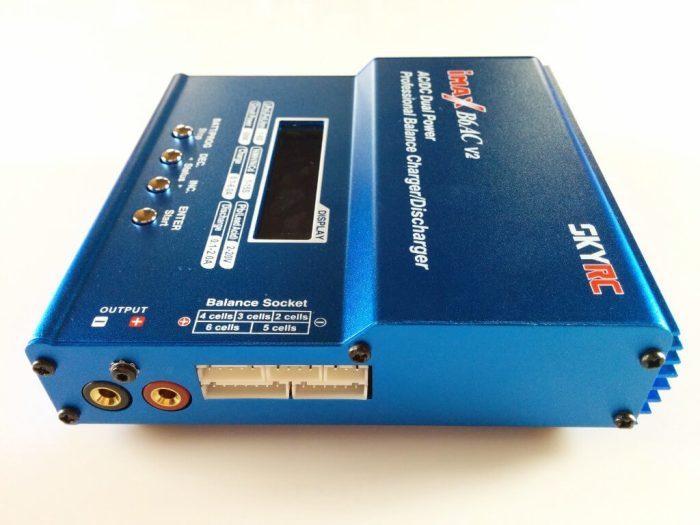

Οι υποδοχές ισορροπίας (έως 6 κελιά) και η θύρα φόρτισης βρίσκονται στη δεξιά πλευρά του περιβλήματος. Το πιστοποιητικό γνησιότητας SkyRC τοποθετήθηκε επίσης στην έκδοση 2 στο πίσω μέρος, η οποία μπορεί να τρίβεται από κάτω. Με τον χαραγμένο αριθμό, μπορείτε να ελέγξετε τη γνησιότητα της συσκευής στον ιστότοπο του κατασκευαστή. Θα πρέπει σίγουρα να πραγματοποιήσετε αυτόν τον έλεγχο, καθώς υπάρχουν ήδη πολλά πλαστά του προηγούμενου μοντέλου σε κυκλοφορία. Η πλαστογραφία έκδοσης 2 δεν είναι προς το παρόν γνωστή.

Θέση σε λειτουργία και λειτουργία

Ο φορτιστής SkyRC μπορεί να τροφοδοτηθεί μέσω της εισόδου AC ή DC. Έτσι, η SkyRC B6AC V2 μπορούν να λειτουργούν, για παράδειγμα, απευθείας σε μια μπαταρία 11-18V που χρησιμοποιήθηκε προηγουμένως μπορεί να εξακολουθεί να είναι σε quadrocopter του.

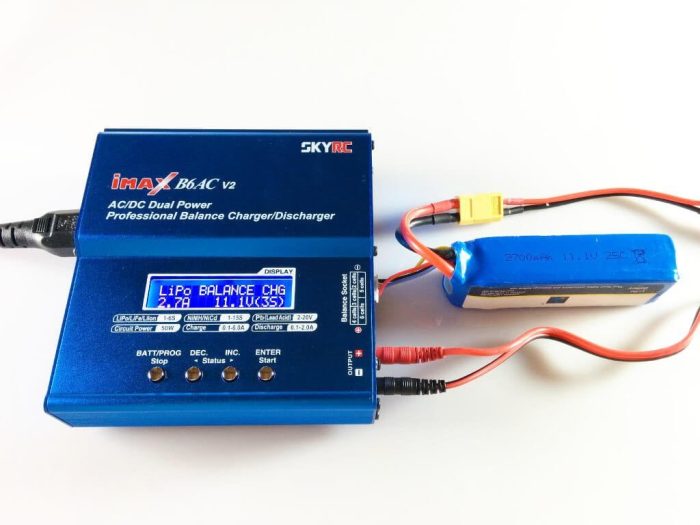

Χρησιμοποιώντας το Cheerson CX-20 LiPo με 11.1V και 2.7A, θα ήθελα να περιγράψω τη διαδικασία φόρτισης με περισσότερες λεπτομέρειες. Πριν συνδέσετε το φορτιστή στο τροφοδοτικό, η μπαταρία πρέπει να είναι ήδη συνδεδεμένη. Για να το κάνετε αυτό, συνδέστε το καλώδιο εξισορρόπησης στην υποδοχή ζυγοστάθμισης και χρησιμοποιήστε το κατάλληλο καλώδιο προσαρμογέα για να συνδέσετε το καλώδιο φόρτισης στην υποδοχή XT60 του LiPo. Σε κάθε περίπτωση, πρέπει πρώτα να συνδέσετε το καλώδιο του προσαρμογέα στο φορτιστή και μόνο στη συνέχεια να συνδέσετε την μπαταρία. Διαφορετικά υπάρχει κίνδυνος βραχυκυκλώματος.

Εάν η μπαταρία είναι ενεργοποιημένη και ο φορτιστής είναι συνδεδεμένος σε πηγή τροφοδοσίας, μπορούμε να επιλέξουμε ή να προσαρμόσουμε την επιθυμητή διαμόρφωση μέσω της οθόνης και των κουμπιών μενού. Το B6AC V2 μπορεί να φορτίσει μπαταρίες LiPo / LiFe / LiIon με 1-6 κυψέλες, μπαταρίες NiMH / NiCd με 1-15 κυψέλες και μπαταρίες μολύβδου με 2-20V. Φορτίζεται με 0.1-6.0A, αποφορτίζεται με 0.1-2.0A.

Πριν επιλέξουμε τον κατάλληλο τύπο μπαταρίας, μπορούμε να κάνουμε διάφορες ρυθμίσεις στις ρυθμίσεις του συστήματος. Μεταξύ άλλων, μπορείτε να ορίσετε: χρονοδιακόπτη ασφαλείας, διακοπή χωρητικότητας, διακοπή θερμοκρασίας, μονάδα θερμοκρασίας, χρόνο ανάπαυσης, ευαισθησία NiMH / NiCd, ήχους και χαμηλή ισχύ εισόδου. Μπορείτε επίσης να εμφανίσετε την έκδοση υλικολογισμικού και υλικού καθώς και τον σειριακό αριθμό.

Εκτός από τη λειτουργία φόρτισης, υπάρχει επίσης ένας δείκτης κατάστασης φόρτισης, ο οποίος μπορεί να χρησιμοποιηθεί για την εμφάνιση των βολτ των μεμονωμένων κυψελών, μπορεί να μετρηθεί η αντίσταση της μπαταρίας και να δημιουργηθούν μεμονωμένα προφίλ φόρτισης.

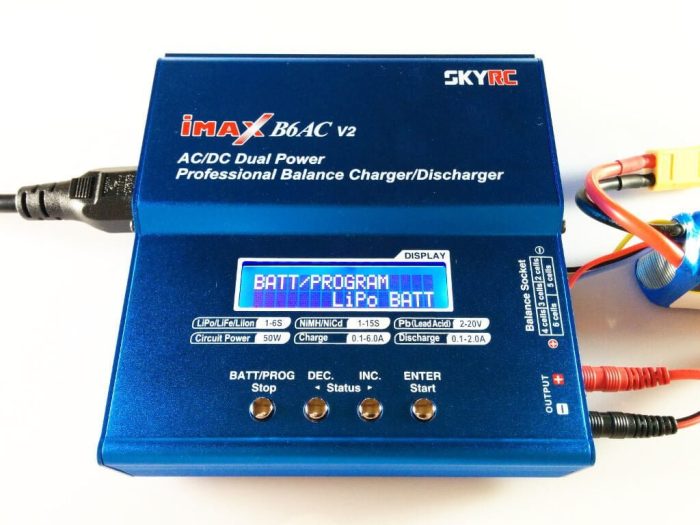

Μόλις επιλέξετε τον σωστό τύπο μπαταρίας στο μενού έναρξης, στην περίπτωση μου "LiPo", μπορείτε στη συνέχεια να επιλέξετε μεταξύ διαφορετικών τρόπων λειτουργίας.

Χρέωση ισορροπίας

Σε αυτή τη λειτουργία η τάση των μεμονωμένων κυψελών ρυθμίζεται κατά τη διάρκεια της φόρτισης.

Χρέωση

Ο φορτιστής φορτίζει τα επιμέρους κελιά στην καθορισμένη τάση και στη συνέχεια τα διατηρεί στη σταθερή τάση.

Γρήγορη φόρτιση

Σε αυτή τη λειτουργία, τα κύτταρα φορτίζονται μόνο μέχρι να ρυθμίσουν την τάση. Η σταθερή τάση δεν διατηρείται, γι 'αυτό η μπαταρία συνήθως φορτίζεται μόνο με 80%.

Αποθηκευτικός χώρος

Τα κελιά της μπαταρίας φορτίζονται / εκφορτίζονται στην καλύτερη δυνατή τάση για αποθήκευση.

Εκκένωση

Εκφορτώστε τα κελιά

Για τους άλλους τύπους μπαταριών υπάρχουν αντίστοιχα προσαρμοσμένες λειτουργίες. Για τις μπαταρίες NiMH και NiCd, αυτές είναι η φόρτιση, η αυτόματη φόρτιση, η εκφόρτιση, η επαναφορά και ο κύκλος. Για τις μπαταρίες μολύβδου-οξέος υπάρχουν οι τρόποι φόρτισης και εκφόρτισης.

Οι μεμονωμένες λειτουργίες LiPo έχω δοκιμάσει με το stick Cheerson CX-20 LiPo. Η κατάσταση ισορροπίας λειτουργεί όπως αναμένεται και είναι ακριβής. Για ανεξάρτητη επαλήθευση, μπορείτε να χρησιμοποιήσετε έναν LiPo-Checker ή μετρήστε με ένα πολύμετρο στο βύσμα εξισορρόπησης. Ο τρόπος αποθήκευσης λειτουργεί επίσης ακριβώς και το B6AC διαχειρίζεται επίσης την εκφόρτωση και επαναφόρτιση, όπως επιθυμείτε.

λογισμικό

Εάν θέλετε να χρησιμοποιήσετε το SkyRC IMAX B6AC V2 στον υπολογιστή σας, ο κατασκευαστής παρέχει το λεγόμενο λογισμικό "Charger Master" στον επίσημο ιστότοπο. Το B6AC V2 μπορεί στη συνέχεια να διαμορφωθεί όπως απαιτείται χρησιμοποιώντας μια διεπαφή γραφικών. Οι επιλογές διαμόρφωσης είναι ίδιες με αυτές που μπορούν επίσης να επιλεγούν απευθείας μέσω της συσκευής. Οι ενημερώσεις υλικολογισμικού μπορούν επίσης να φορτωθούν στο B6AC V2 μέσω του λογισμικού.
