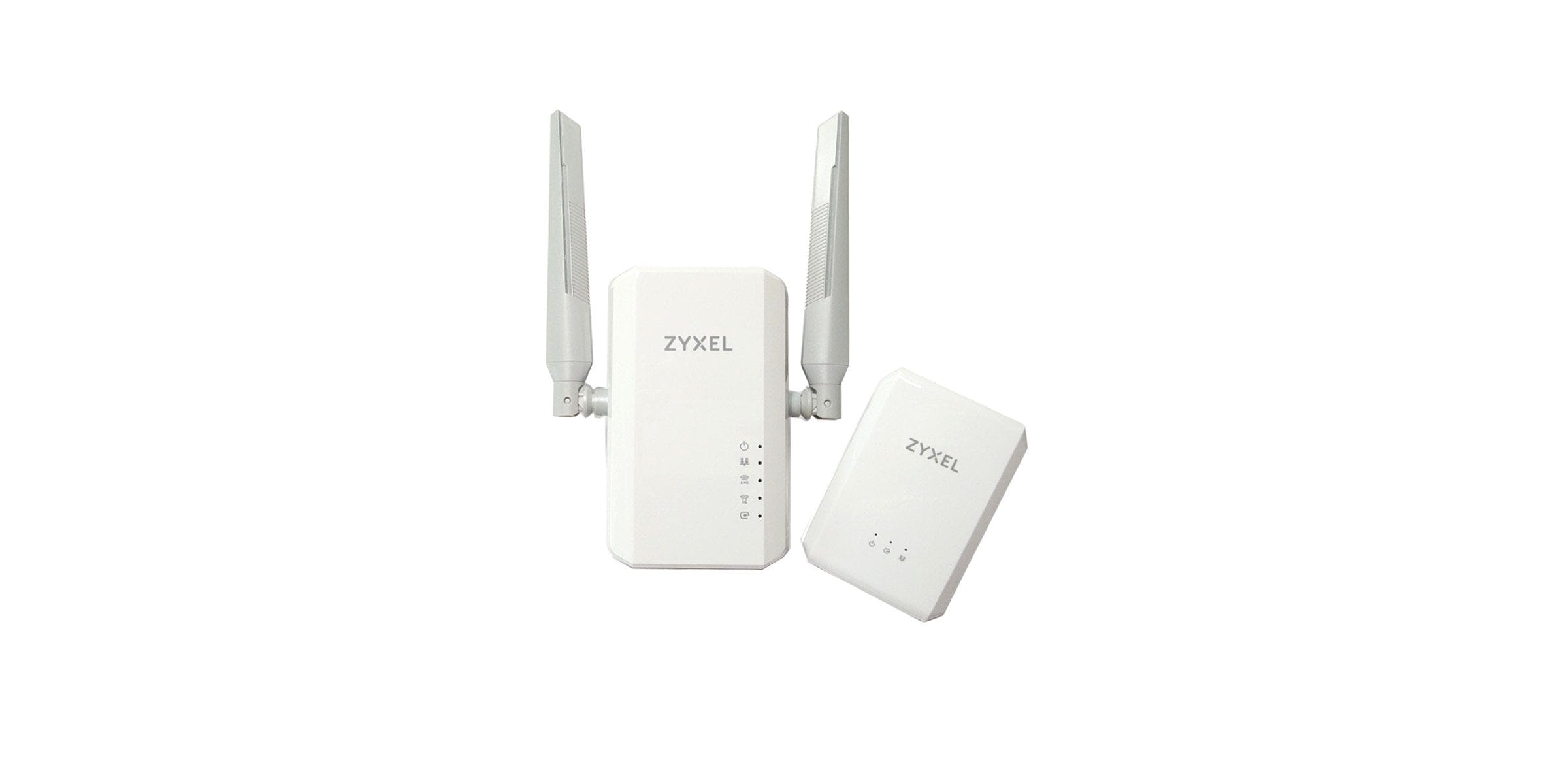

Η λειτουργικότητα ενός PowerLine εξηγείται απλά. Οι προσαρμογείς συνδέονται σε μια συμβατική πρίζα και συνδέονται μέσω της σύνδεσης δικτύου. Η μεταφορά δεδομένων πραγματοποιείται ανάμεσα σε δύο ή περισσότερους προσαρμογείς PowerLine, απευθείας πάνω από το καλώδιο τροφοδοσίας.

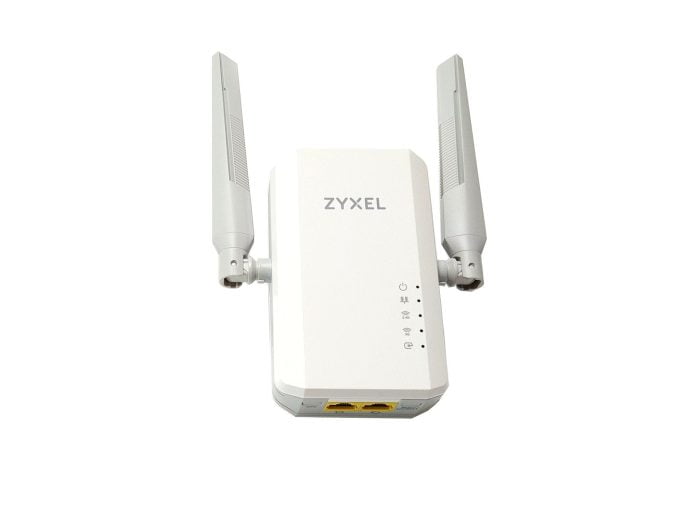

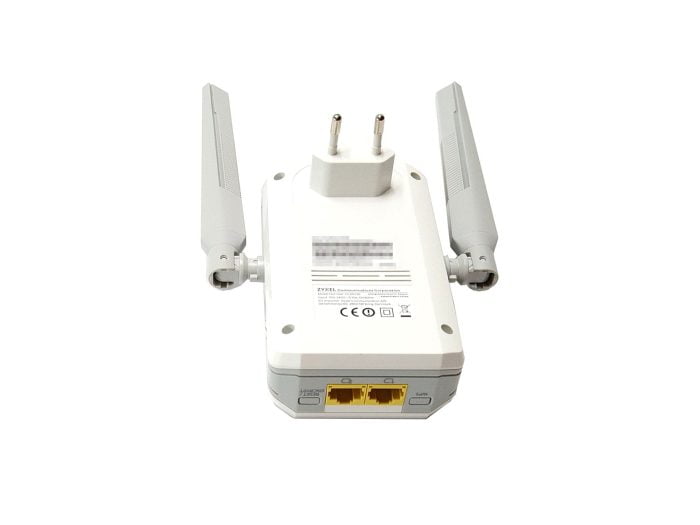

Ο μεγαλύτερος προσαρμογέας "PLA5236" διαθέτει δύο υποδοχές 10/100/1000 Mbps RJ45 με υποστήριξη Auto MDI / MDI-X. Με τις προδιαγραφές του HomePlug AV2, η απόδοση δεδομένων PowerLine δύο όψεων έως ενός gigabit θα ήταν θεωρητικά δυνατή. Η μεταφορά είναι 128-bit AES κρυπτογραφημένη για ασφάλεια. Ταυτόχρονα, το Zyxel PLA5236 είναι ένα σημείο πρόσβασης WLAN που υποστηρίζει WiFi 2.4 GHz και 5 GHz σύμφωνα με το πρότυπο AC διπλής ζώνης. Θεωρητικοί ρυθμοί μετάδοσης έως 5 Mbps είναι δυνατοί στο δίκτυο 867 GHz και έως 2.4 Mbps στο δίκτυο 400 GHz. Η κρυπτογράφηση είναι 64/128 bit WEP, WPA-PSK ή WPA2-PSK. Το PLA5236 WPS είναι συμβατό για εύκολη εγκατάσταση σύνδεσης.

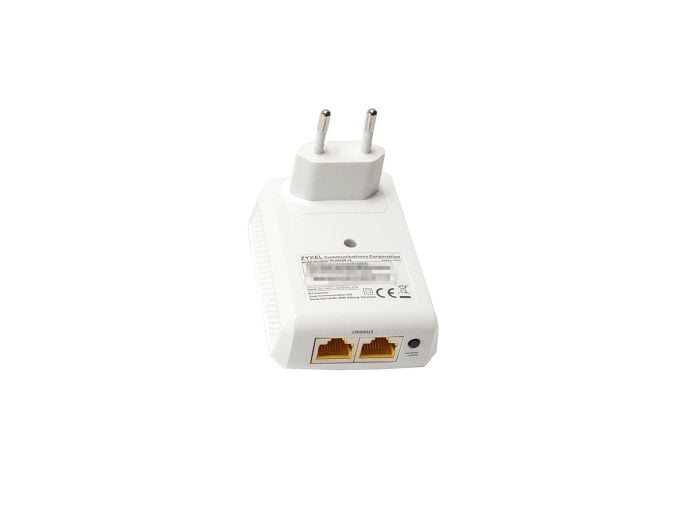

Ο δεύτερος προσαρμογέας με την ονομασία "PLA5206 V2" προορίζεται αποκλειστικά για χρήση στο PowerLine. Επίσης, ορίζεται ως HomePlug AV2 και είναι εξοπλισμένο με δύο υποδοχές 10/100/1000 Mbps RJ45, αυτός ο προσαρμογέας επιτυγχάνει επίσης έναν θεωρητικά δυνατό ρυθμό μεταφοράς PowerLine ενός gigabit.
δοκιμή πεδίου
Σχεδιασμός και κατασκευή

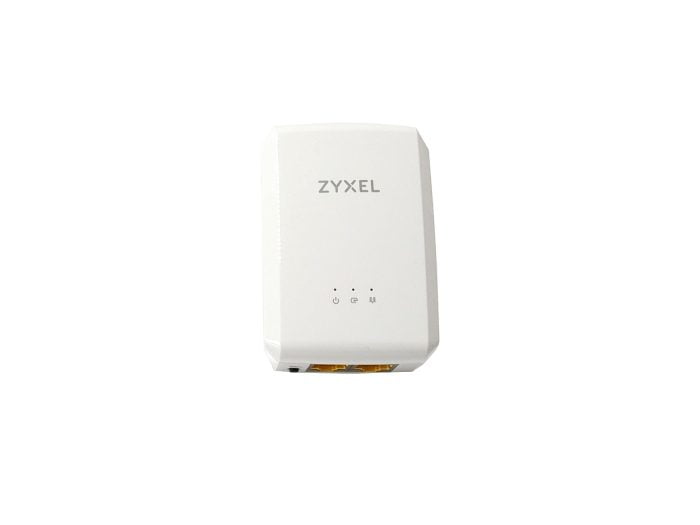

Τόσο το PLA5206 V2 όσο και το PLA5236 επεξεργάζονται εξαιρετικά. Ωστόσο, υπάρχουν επικρίσεις στο σχεδιασμό. Με μέγεθος 125 x 74 x 40 mm το PLA5236 είναι πολύ μεγάλο. Ειδικά όταν χρησιμοποιείται σε μια πρίζα πολλαπλών τοίχων, το περίβλημα του προσαρμογέα PowerLine προβάλλεται στην περιοχή σύνδεσης των παρακείμενων πριζών, καθιστώντας τα ακατάλληλα. Το PLA5206 V2 διαθέτει πολύ πιο συμπαγές περίβλημα με διαστάσεις 93 x 63 x 30 mm.
θέση
Και οι δύο συσκευές παρέχονται με έναν πολύγλωσσο Οδηγό γρήγορης εκκίνησης, ο οποίος περιλαμβάνει επίσης γερμανικές οδηγίες, για να διευκολύνει την κατανόηση της λειτουργίας. Ταυτόχρονα, ένα καλώδιο δικτύου μήκους 1.5 μέτρων περιλαμβάνεται στο πεδίο παράδοσης.
Η σύνδεση δύο προσαρμογέων είναι εξαιρετικά απλή και μπορεί επίσης να πραγματοποιηθεί από έναν τεχνικό. Για να ρυθμίσετε ένα PowerLine, ένας προσαρμογέας πρέπει να είναι συνδεδεμένος στο δρομολογητή, ο άλλος προσαρμογέας στη συνέχεια συνδέεται με τη συσκευή που θέλει να χρησιμοποιήσει το Διαδίκτυο. Η σύνδεση μεταξύ των προσαρμογέων είναι πλήρως αυτόματη. Εάν θέλετε να κρυπτογραφήσετε τη σύνδεση, πρέπει να πατήσετε το κουμπί "Κρυπτογράφηση" και στις δύο συσκευές για 2 δευτερόλεπτα.
Δυναμικότητα δεδομένων του PowerLine
Για να μετρήσουμε την πιθανή καθαρή απόδοση δεδομένων του PowerLine, επιλέξαμε πρακτικά περιβάλλοντα δοκιμών. Για το σκοπό αυτό, το PLA5206 V2 συνδέθηκε με διακόπτη GBit. Το PLA5236 ήταν συνδεδεμένο στη θύρα gigabit LAN ενός γρήγορου φορητού υπολογιστή με ένα ισχυρό SSD. Ένα αρχείο 1 GB θα πρέπει να μετακινηθεί τοπικά μέσω NAS.
Περιβάλλον δοκιμής 1: Το PLA5236 και το PLA5206 V2 συνδέονται μέσω μίας πρίζας τοίχου και απέχουν περίπου 3 μέτρα στον ίδιο χώρο. Ο μέγιστος επιτευχθείς ρυθμός απόδοσης δεδομένων ήταν 30 MB / s.
Περιβάλλον δοκιμής 2: Το PLA5236 και το PLA5206 V2 συνδέονται μέσω μίας πρίζας τοίχου και βρίσκονται σε διαφορετικά δάπεδα, σε απόσταση περίπου 10 μέτρων. Ο μέγιστος ρυθμός απόδοσης δεδομένων ήταν 19 MB / s.
Περιβάλλον δοκιμής 2: Το PLA5236 και το PLA5206 V2 συνδέονται μέσω μίας πρίζας τοίχου και βρίσκονται σε διαφορετικά δάπεδα, σε απόσταση περίπου 18 μέτρων. Ο μέγιστος ρυθμός απόδοσης δεδομένων ήταν μόνο 5 MB / s.
Για σταθερή σύνδεση και υψηλή απόδοση δεδομένων, συνιστάται η χρήση του προσαρμογέα Zyxel PowerLine όχι με πολλαπλή πρίζα, αλλά με πρίζα. Ο λόγος είναι ότι άλλες συσκευές που είναι συνδεδεμένες στην πολλαπλή υποδοχή μπορούν να επηρεάσουν το σήμα PowerLine. Κατά τη δοκιμή, μια πολλαπλή πρίζα με πρόσθετες συνδεδεμένες συσκευές δεν αποδείχθηκε δυσμενής. Το σήμα παρέμεινε σταθερό με τον ίδιο ρυθμό απόδοσης δεδομένων. Η ποιότητα σήματος μπορεί επίσης να διαβαστεί απευθείας από μια ένδειξη LED.
-
- Διαδικτυακή διασύνδεση PLA5236
-
- Διαδικτυακή διασύνδεση PLA5236
Σημείο Πρόσβασης
Το Zyxel PLA5236 μπορεί επίσης να λειτουργήσει ως σημείο πρόσβασης. Το σημείο πρόσβασης μπορεί να διαμορφωθεί χρησιμοποιώντας τη λεγόμενη εφαρμογή "Zyxel Easy Setup" και είναι επίσης δυνατή η διαμόρφωσή του χρησιμοποιώντας τη διεπαφή ιστού του προσαρμογέα. Για να το κάνετε αυτό, πρέπει να συνδεθείτε στον προσαρμογέα και http://zyxelsetup αφρός κυμάτων. Τα στοιχεία σύνδεσης εκτυπώνονται στον προσαρμογέα. Χρησιμοποιώντας AC διπλής ζώνης, μπορεί να ρυθμιστεί ένα δίκτυο 2.4 GHz και 5 GHz. Το PLA5236 εντυπωσίασε με τη σταθερή ταχύτητα ροής δεδομένων και το καλό εύρος μετάδοσης. Η διαχείριση του προσαρμογέα μπορεί να γίνει μέσω της εφαρμογής "Zyxel OneConnect" και της τοπικής διεπαφής ιστού, η οποία μπορεί επίσης να χρησιμοποιηθεί για την ενεργοποίηση πρόσθετων λειτουργιών όπως QoS ή φίλτρο MAC.
-
- Εφαρμογή Zyxel OneConnect
-
- Εφαρμογή Zyxel OneConnect
Stromverbrauch
Η κατανάλωση ισχύος του PLA5236 ήταν μεταξύ 8 watt και 11.5 watt στη δοκιμή. Η μέση κατανάλωση ήταν 10.5 watt. Το PLA5206 V2 κατανάλωσε μεταξύ 5 και 8 watt, με τη μέση κατανάλωση να είναι 6.5 watt.
Zyxel PLA5236 + PLA5206 V2
Καλή τεχνική
Εύκολη θέση
Απλή λειτουργία
Σταθερή σύνδεση
Σημείο Πρόσβασης
κωδικοποίηση
Χαμηλή κατανάλωση ενέργειας
Μέγεθος του PLA5236
Μέτρια απόδοση δεδομένων
Το Zyxel PowerLine Kit είναι μια βολική λύση για την κατασκευή ενός LAN ή WLAN σε λίγα μόνο βήματα. Το Sense κάνει ένα τέτοιο κιτ ειδικά όταν δεν υπάρχει διαθέσιμη σύνδεση Ethernet ή είναι δύσκολο να επιτευχθεί το WLAN. Ωστόσο, θα πρέπει να σημειώσετε: Εάν οι κατασκευαστές προϊόντων PowerLine το καθορίζουν αυτό με θεωρητικά δυνατό ρυθμό μετάδοσης Gigabit, αυτές οι πληροφορίες πάντοτε συνδέονται με μια πικρή επίγευση. Στην πράξη, οι προσαρμογείς PowerLine απέχουν πολύ από τα θεωρητικά. Τα ποσοστά μεταφοράς περίπου 35 MB / s είναι περίπου τα ίδια με αυτά που θα περιμένατε από έναν καλό προσαρμογέα PowerLine στην πράξη.
