Anet E10 / E12 δοκιμή, εμπειρίες και βελτιώσεις

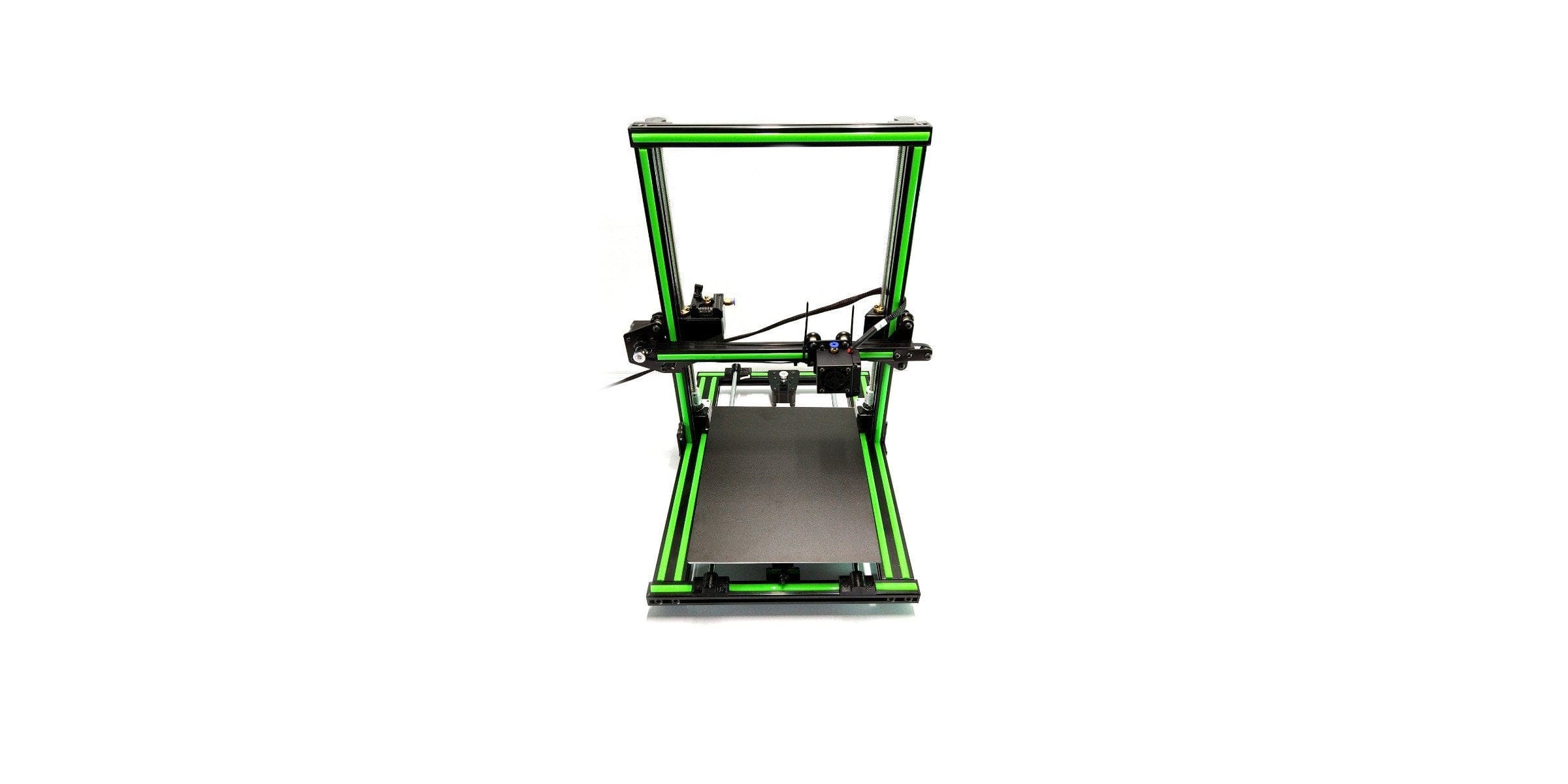

Πρώτη εντύπωση του Anet E10

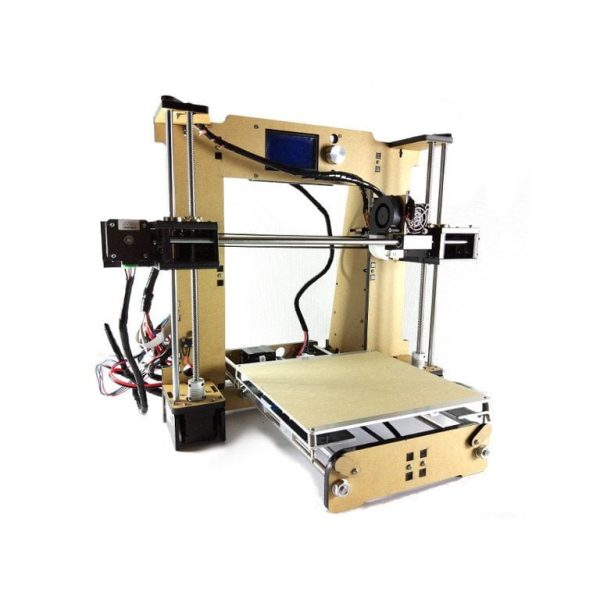

Όσον αφορά τα κιτ εκτυπωτή 3D DIY, το "Anet" είναι ένας από τους πιο γνωστούς κατασκευαστές. Με τα Anet A8 και Anet A6 (Αναθεώρηση Anet A6) ο κατασκευαστής έχει ήδη φέρει δύο φθηνά κιτ εκτυπωτή στην αγορά, τα οποία ήταν ιδιαίτερα δεκτά από την κοινότητα και εξακολουθούν να προσφέρουν μια καλή εισαγωγή στον κόσμο της τρισδιάστατης εκτύπωσης. Το Anet E3 είναι ένας άλλος DIY 10D εκτυπωτής που παρέχει μόνο τα εξαρτήματα για συναρμολόγηση. Αυτό που κάνει αυτό το μοντέλο τόσο ενδιαφέρον είναι, αφενός, η ρύθμιση Bowden και το πλαίσιο αλουμινίου.

Πεδίο εφαρμογής της παράδοσης

Το Anet E10 διατίθεται ως κιτ, το οποίο, σε αντίθεση με τους άλλους εκτυπωτές 3D Anet DIY, είναι σε μεγάλο βαθμό προεγκατεστημένο. Για ασφαλή μεταφορά, όλα τα μέρη είναι ενσωματωμένα σε διάφορα ένθετα φελιζόλ. Τα 3 μεγαλύτερα μέρη του κιτ αποτελούν τα δύο προσυναρμολογημένα μέρη πλαισίου, καθώς και το κέντρο ελέγχου, το οποίο περιλαμβάνει τη μονάδα τροφοδοσίας και την κύρια πλακέτα. Το εύρος της παράδοσης περιλαμβάνει επίσης ένα σετ βιδών και εργαλείων, 2x 10 μέτρα από νήμα PLA σε λευκό, μια μόνιμη μεμβράνη και μια μικρή σπάτουλα. Εκτός από τις οδηγίες συναρμολόγησης σε μορφή εκτύπωσης, περιλαμβάνεται επίσης ένα USB stick με αρχεία διαμόρφωσης, περαιτέρω οδηγίες, λογισμικό 3D εκτυπωτή και ολοκληρωμένα αρχεία εκτύπωσης. Αυτό που λείπει από το πεδίο παράδοσης είναι ένα ζευγάρι πένσα για χαλάρωση των καλωδίων.

Συναρμολόγηση του Anet E10

Λόγω της προεγκατάστασης του εκτυπωτή 3D, η συναρμολόγηση πραγματοποιείται μετά από περίπου 30 λεπτά. Ως αποτέλεσμα, το Anet E10 υπολείπεται του χρόνου κατασκευής ενός Anet A6 ή Α8 με σαφήνεια, ωστόσο, υπάρχουν ορισμένα λάθη εκ μέρους του κατασκευαστή στην προεγκατάσταση. Ειδικά με το δοκιμαστικό μας αντίγραφο, ο οδοντωτός ιμάντας του άξονα Υ ήταν οτιδήποτε άλλο εκτός από στοργικά προσαρτημένο και έπρεπε να ενταθεί εντελώς και να στερεωθεί. Επιπλέον, η Anet έχει προ-συναρμολογήσει το βήμα-άξονα Z με τέτοιο τρόπο ώστε όταν είναι συνδεδεμένοι οι κινητήρες, το συνδεδεμένο καλώδιο είναι εγγυημένο ότι θα κολλήσει στο θερμαντικό κρεβάτι. Τελικά, πρέπει να γυρίσετε και τους δύο κινητήρες έτσι ώστε οι σύνδεσμοι να δείχνουν προς τα εμπρός ή προς τα πλάγια. Πρέπει επίσης να είστε προσεκτικοί με τις βίδες. Μερικές φορές οι βίδες είναι ήδη τόσο σφιχτές που δύσκολα μπορούν να χαλαρώσουν, μερικές φορές οι βίδες είναι χαλαρά μόνο στην τρύπα.

Μπορείτε να παρακολουθήσετε τη συναρμολόγηση του δοκιμαστικού μας αντιγράφου σε αυτό το βίντεο.

 Ολόκληρη η κατασκευή πραγματοποιείται σε μόλις 8 βήματα. Οι οδηγίες συναρμολόγησης που περιλαμβάνονται απεικονίζονται και γράφονται με κατανοητό τρόπο. Το επίπεδο δυσκολίας διατηρείται πολύ χαμηλό, ειδικά με αυτό το μοντέλο, έτσι ώστε η κατασκευή να μπορεί επίσης να πραγματοποιηθεί από τον αρχάριο εκτυπωτή 3D χωρίς προβλήματα. Η καλωδίωση του Anet E10 ειδικότερα είναι εξαιρετικά εύκολη. Τα καλώδια είναι ήδη συνδεδεμένα με την κύρια πλακέτα και την παροχή ρεύματος, έτσι ώστε να μην χρειάζεται πλέον να ανησυχείτε για αυτό το μέρος της καλωδίωσης. Τα μεμονωμένα καλώδια του stepper και του διακόπτη, καθώς και το θερμαντικό κρεβάτι φέρουν σαφή σήμανση και είναι απλά συνδεδεμένα.

Σχεδιασμός και κατασκευή

Αλουμίνιο καρέ

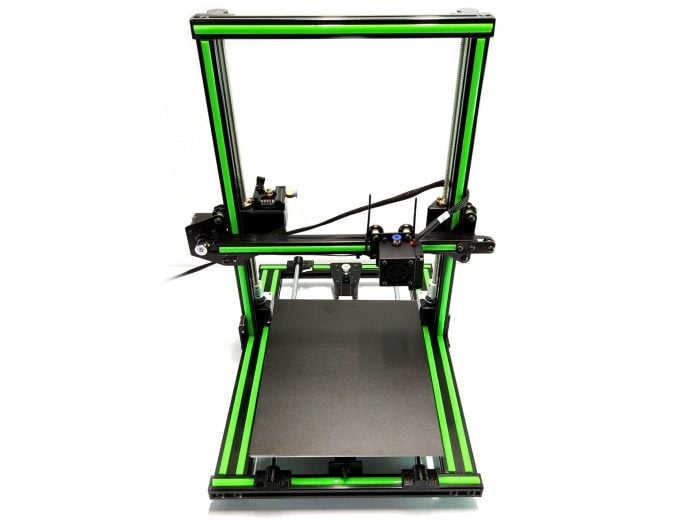

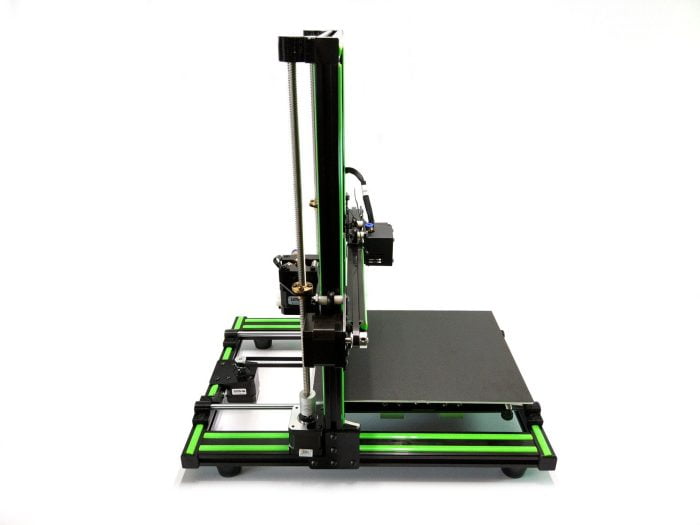

Ο σχεδιασμός του Anet E10 βασίζεται κυρίως στο προηγουμένως δημοσιευμένο και αρκετά επιτυχημένο  Creal CR-10 . Η δομή του πλαισίου αποτελείται από προφίλ T-αλουμινίου. Ένα μεγάλο πλεονέκτημα του πλαισίου αλουμινίου σε σύγκριση με το ακρυλικό πλαίσιο του Anet A8 resp. Anet A6, είναι η καλύτερη σταθερότητα, η οποία ταυτόχρονα εξασφαλίζει μια πιο ακριβή εικόνα εκτύπωσης, καθώς και την χαμηλότερη φθορά του πλαισίου. Το ακρυλικό ειδικότερα είναι γνωστό ότι σπάζει ή παραμορφώνει συγκριτικά γρήγορα υπό σταθερή ένταση και συνεχείς δονήσεις. Για την αποφυγή κραδασμών, το Anet E10 διαθέτει συνολικά 4 λαστιχένια πόδια. Δυστυχώς, η Anet αποφάσισε να κάνει τις βάσεις για τους άξονες από ένα 3D εκτυπωτικό υλικό. Θα ήταν επιθυμητές αγκύλες υψηλότερης ποιότητας.

θερμή πρασιά

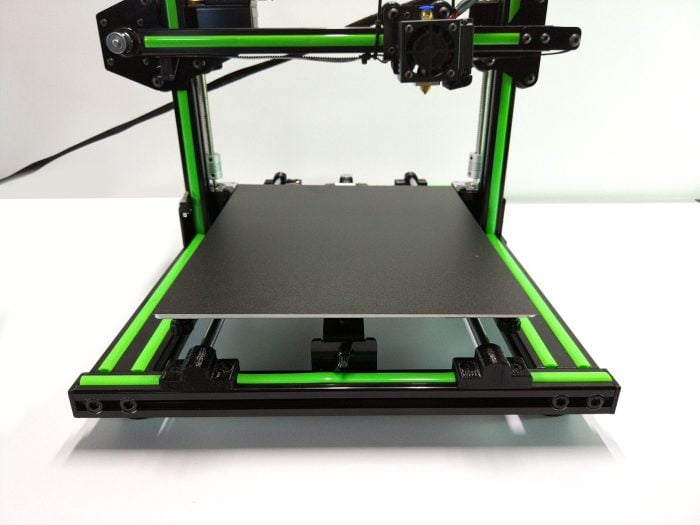

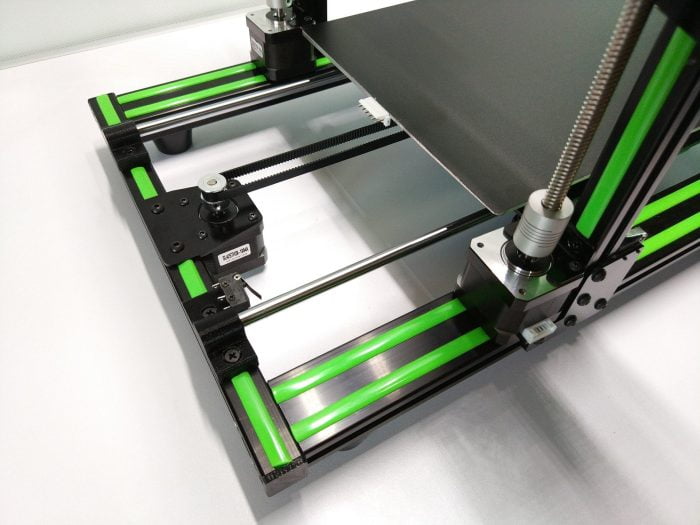

Το στρώμα εκτύπωσης ή το θερμό στρώμα του Anet E10 κινείται στον άξονα Υ με συρόμενα ρουλεμάν. Ένας τεντωτήρας ζώνης είναι ήδη διαθέσιμος, οπότε ο εκτυπωτής 3D δεν χρειάζεται να μετατραπεί πρώτα. Ο όγκος εκτύπωσης του Anet E10 είναι και πάλι πιο συμπαγής. Σε μόλις 220 x 270 x 300 mm, η περιοχή εκτύπωσης είναι ελαφρώς πιο συμπαγής από την περιοχή εκτύπωσης 300 x 300 x 400 mm του Crealty CR-10, Η κριτική είναι η προσκόλληση της ζώνης. Αυτό κρατιέται μόνο από δύο κεφαλές βιδών.

Εξωθητήρα Bowden

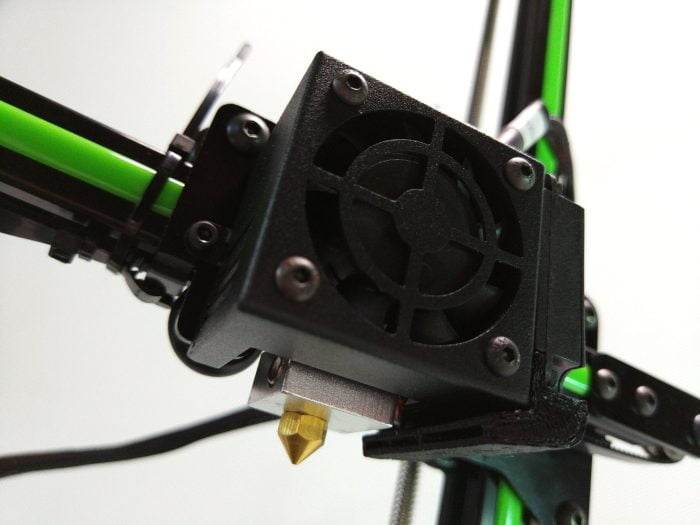

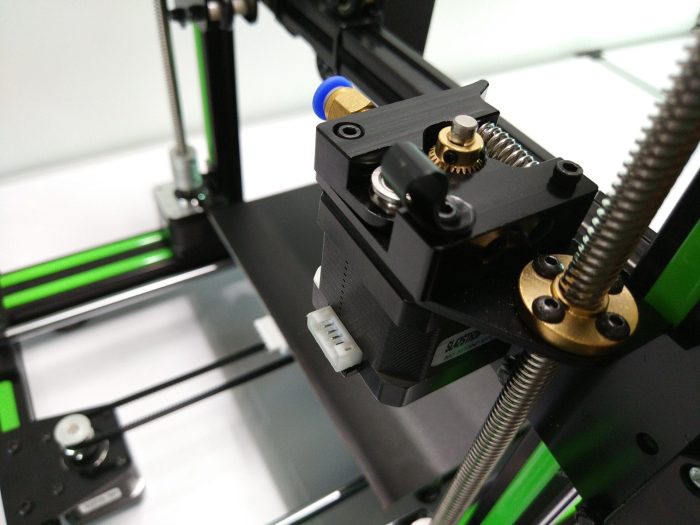

Ο εξωθητής είναι τύπου "Bowden". Σε αντίθεση με το "Direct Extruder", το "Bowden Extruder" έχει το stepper, το οποίο οδηγεί το νήμα, όχι στον άξονα X, αλλά προσαρτάται ξεχωριστά στον εκτυπωτή. Ως αποτέλεσμα, υπάρχει σημαντικά χαμηλότερο βάρος στον άξονα Χ, ο οποίος ανακουφίζει το φορτίο και ταυτόχρονα επιτρέπει μια σημαντικά υψηλότερη ταχύτητα εκτύπωσης. Λόγω του μεγαλύτερου εύρους μεταξύ του εξωθητή και του ακροφυσίου, ο εξωθητής Bowden έχει επίσης μειονεκτήματα, γεγονός που καθιστά την εκτύπωση μαλακών νημάτων πολύ πιο δύσκολη, για παράδειγμα. Ένα δεύτερο βήμα-άξονα Ζ με καθοδήγηση σπειρώματος, το οποίο χρησιμοποιείται, για παράδειγμα, στο Creal CR-10 απλά όχι εκεί. Ο σχεδιασμός του εξωθητή πρέπει να επικριθεί. Το μπλοκ ψύξης κάθεται απευθείας στη διαφάνεια, πράγμα που σημαίνει ότι ένα τέτοιο μπλοκ ψύξης είναι εντελώς λάθος, καθώς ο αέρας δύσκολα μπορεί να κυκλοφορήσει καθόλου. Τότε υπάρχει ο τεράστιος ανεμιστήρας που φυσά όχι μόνο στο μπλοκ ψύξης αλλά και στο μπλοκ θέρμανσης. Τελευταίο αλλά όχι λιγότερο σημαντικό, ο αγωγός του ανεμιστήρα είναι τόσο μικρός που έχει επίσης μικρή χρήση και ένας τροποποιημένος αγωγός ανεμιστήρα δύσκολα θα βρει χώρο.

μονάδα ελέγχου

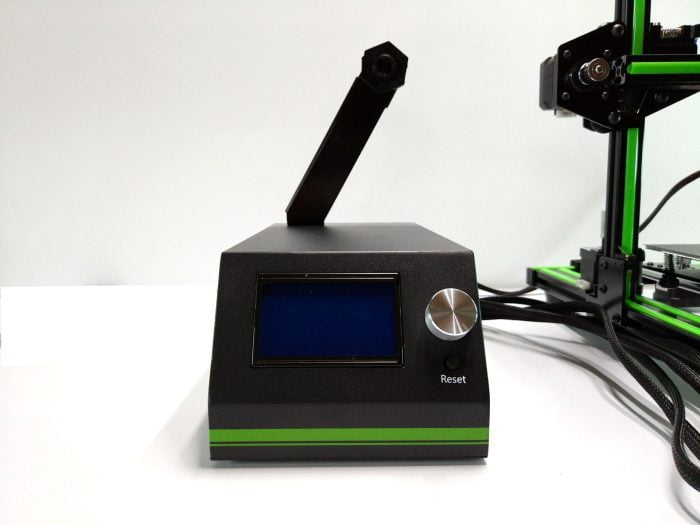

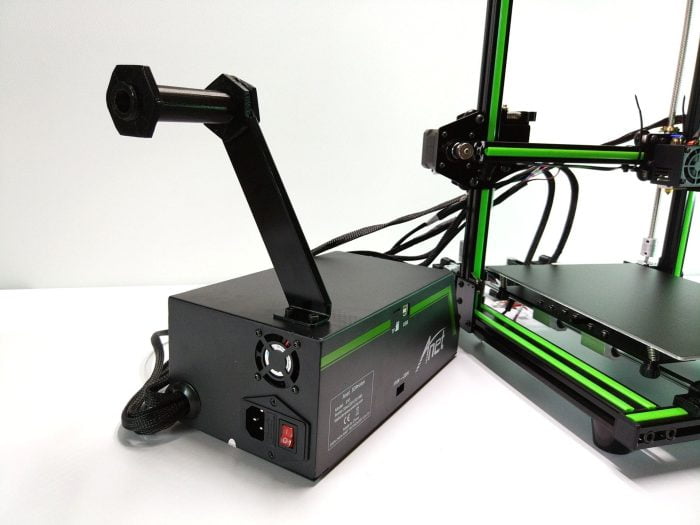

Το mainboard, το τροφοδοτικό και η οθόνη στεγάζονται σε ξεχωριστή μονάδα ελέγχου που είναι ξεχωριστή από το Anet E10. Λόγω της βελτιωμένης διαχείρισης καλωδίων, ο τρισδιάστατος εκτυπωτής φαίνεται πιο ομαλός και είναι πιο εύκολο να παρακολουθείτε ποια καλώδια οδηγούν πού. Η οθόνη γραφικών (3 LCD) είναι ίδια με την οθόνη του Anet A6, Η λειτουργία του εκτυπωτή γίνεται μέσω ενός ελέγχου με ένα κουμπί. Μικρή βελτίωση σε σχέση με τα προηγούμενα μοντέλα Anet βρίσκεται πλέον στο διακόπτη εναλλαγής εναλλασσόμενου ρεύματος. Ένας πολύ μικρός, αλλά όλος πιο δυνατός ανεμιστήρας εξασφαλίζει ότι ο θερμός αέρας εκτοξεύεται από το μεταλλικό περίβλημα.

ποιότητα της κατασκευής

 Ο τρισδιάστατος εκτυπωτής υποβάλλεται σε επεξεργασία σύμφωνα με την τιμή. Όλα τα εξαρτήματα θα μπορούσαν να συναρμολογηθούν και να βιδωθούν για να ταιριάζουν τέλεια. Δεν υπήρχαν ελαττωματικά εξαρτήματα, ειδικά με το κιτ μας. Ωστόσο, όσον αφορά την ποιότητα επεξεργασίας τέτοιων κιτ εκτυπωτή DIY 3D, θα πρέπει να γνωρίζετε ότι θα λάβετε επίσης ένα "κομμάτι της Δευτέρας". Τις περισσότερες φορές, ωστόσο, τα σφάλματα δεν είναι σοβαρά και περιορίζονται σε σπασμένες βίδες ή ακάθαρτες τρύπες.

Hardware και ιδιότητες εκτύπωσης

Η περιοχή εκτύπωσης του Anet E10 είναι 220 x 270 x 300 mm. Το παρεχόμενο ακροφύσιο έχει διάμετρο 0.4 mm. Το ύψος του στρώματος κυμαίνεται μεταξύ 0.1 και 0.4 mm. Μπορούν να εκτυπωθούν διαφορετικά νήματα, από τα τυπικά PLA και ABS έως HIPS ή ξύλο. Σύμφωνα με την Anet, η ακρίβεια των αξόνων Χ και Υ είναι 0.015 mm, αυτή του άξονα Ζ είναι 0.004 mm. Η μέγιστη ταχύτητα εκτύπωσης κυμαίνεται μεταξύ 40 και 120 mm / s. Οι κινητήρες που χρησιμοποιούνται είναι μη καθορισμένοι κινητήρες Stepper NEMA17. Με το mainboard, το Anet παραμένει πιστό στον εαυτό του και συνεχίζει να χρησιμοποιεί το Anet V2.0.

Βαθμονόμηση του Anet E10

Προτού μπορέσετε ακόμη να ξεκινήσετε την εκτύπωση με το Anet E10, πρέπει να ολοκληρωθεί η εγκατάσταση του Bowden, οι μεμονωμένοι άξονες του εκτυπωτή 3D πρέπει να βαθμονομηθούν και η εστία πρέπει να ισοπεδωθεί. Οι παρεχόμενες οδηγίες συναρμολόγησης σε έντυπη μορφή δεν περιλαμβάνονται σε αυτό. Αντ 'αυτού, πρέπει να ακολουθήσετε τις οδηγίες ψηφιακής συναρμολόγησης στην παρεχόμενη κάρτα μνήμης SD. Εξηγεί, μεταξύ άλλων, πώς συνδέεται ο σωλήνας Bowden με τον εξωθητή και το βήμα, πώς να εισάγετε σωστά το νήμα και πώς να βαθμονομήσετε τους μεμονωμένους άξονες ή την εστία. Έχουμε συνοψίσει περίπου τα μεμονωμένα βήματα στο παρακάτω βίντεο.

Ακολουθεί μια άλλη λίστα ελέγχου που πρέπει να λάβετε υπόψη πριν από την εκτύπωση για πρώτη φορά.

• Είναι σωστά συνδεδεμένα τα καλώδια;
• Όλες οι βίδες σφίγγονται;
• Έχουν βαθμονομηθεί όλοι οι άξονες και η εστία ισοπεδωθεί;
• Είναι οι ιμάντες τεντωμένοι;
• Μπορεί το κρεβάτι θέρμανσης, ο ολισθητήρας και ο άξονας Z να κινούνται ελεύθερα;

ποιότητα εκτύπωσης

Εάν έχετε πραγματοποιήσει σωστά τα παραπάνω βήματα, τίποτα δεν εμποδίζει την πρώτη εκτύπωση. Τα έτοιμα αρχεία εκτύπωσης GCODE βρίσκονται ήδη στην κάρτα μνήμης SD. Ο κατασκευαστής παρέχει επίσης μια ελαφρώς παλαιότερη έκδοση του Cura, συμπεριλαμβανομένου ενός αρχείου διαμόρφωσης, έτσι ώστε να μπορείτε επίσης να δημιουργήσετε τα δικά σας αρχεία εκτύπωσης χωρίς σημαντικές παρακάμψεις. Ωστόσο, προτείνουμε την τρέχουσα έκδοση Cura απευθείας μέσω του ιστότοπου Ultimaker (Σύνδεσμος) για λήψη.

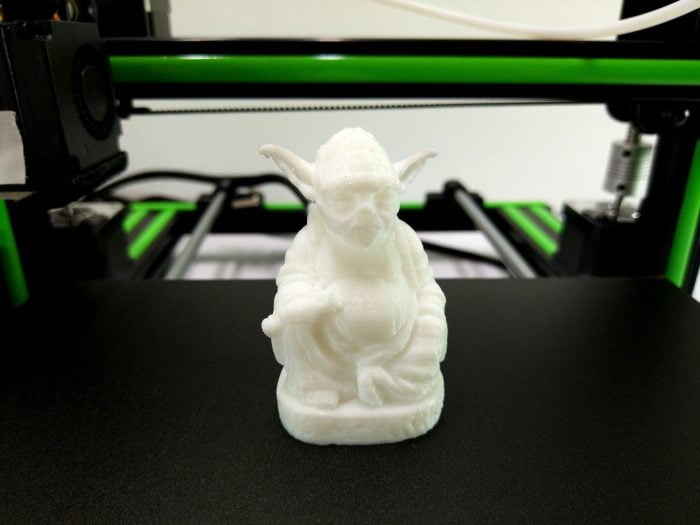

Η πρώτη σωστή εκτύπωση μετά από διάφορους κύβους βαθμονόμησης

Για να εκτυπώσετε, απλώς τοποθετήστε την κάρτα μνήμης SD στην υποδοχή που παρέχεται στο κέντρο ελέγχου και επιλέξτε "Init" από το μενού επιλογής. SD-Card", που σημαίνει κάτι σαν "αρχικοποίηση κάρτας μνήμης SD". Στη συνέχεια, μπορείτε να αποκτήσετε πρόσβαση στη δομή του φακέλου της κάρτας μνήμης και να ξεκινήσετε την πρώτη προσπάθεια εκτύπωσης επιλέγοντας το επιθυμητό αρχείο. Εναλλακτικά, μπορείτε επίσης να χρησιμοποιήσετε τη διασύνδεση USB των Mainboards στείλτε ένα αρχείο στον εκτυπωτή για να ξεκινήσει η εκτύπωση.Όλα τα προγράμματα οδήγησης βρίσκονται στην παρεχόμενη κάρτα μνήμης SD.

Αφού ξεκινήσει μια εργασία εκτύπωσης, το κρεβάτι εκτύπωσης και το ακροφύσιο φέρονται στη θερμοκρασία που καθορίζεται στον GCODE. Η προκαθορισμένη θερμοκρασία είναι συνήθως 50 ° C για το θερμαντικό κρεβάτι και 200 ​​° C για το ακροφύσιο. Δοκιμάστε το εδώ! Διαφορετικά νήματα απαιτούν διαφορετικές θερμοκρασίες και ακόμη και με τον ίδιο τύπο νήματος υπάρχουν σίγουρα διαφορές. Η πλειονότητα των κατασκευαστών νημάτων δηλώνει μια θερμοκρασία εκτύπωσης στη συσκευασία του νήματος. Το ίδιο ισχύει και για το νήμα που παρέχεται από την Anet, η οποία πρέπει να εκτυπωθεί μεταξύ 190 ° C και 210 ° C.

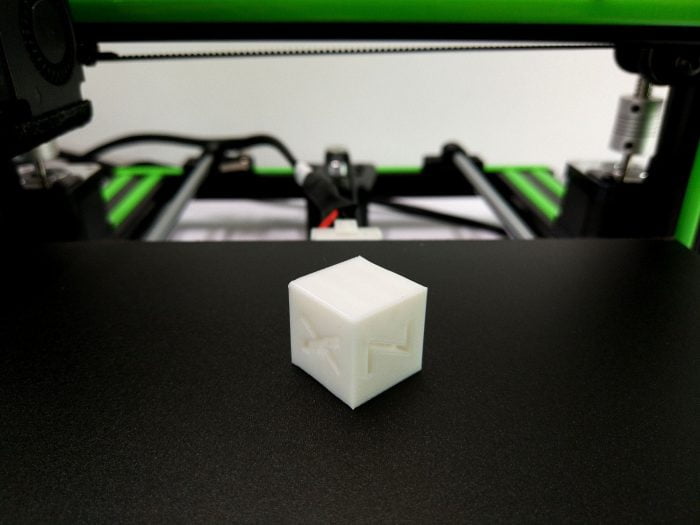

Η πρώτη μας προσπάθεια εκτύπωσης ήταν ένα μικρό "XYZ Calibration Cube", το οποίο δημιουργήθηκε χρησιμοποιώντας το παρεχόμενο αρχείο διαμόρφωσης Cura. Ένα πλεονέκτημα του κύβου είναι ότι μπορεί να εκτυπωθεί σε πολύ σύντομο χρονικό διάστημα και η ακρίβεια των επιμέρους αξόνων μπορεί να ελεγχθεί ταυτόχρονα. Η θερμαντική κλίνη ρυθμίστηκε στους 50 ° C και το μπλοκ θέρμανσης στους 200 ° C από προεπιλογή. Το Anet E10 έπρεπε να αγωνιστεί με τη θερμοκρασία του θερμαντικού μπλοκ. Το πρόβλημα είναι ότι ο ανεμιστήρας φυσάει όχι μόνο στο μπλοκ ψύξης αλλά και στο μπλοκ θέρμανσης ταυτόχρονα. Για να φτάσετε τον εκτυπωτή 3D σε θερμοκρασία, θα πρέπει να καλύψετε το κάτω μέρος του ανεμιστήρα με ταινία.

Πρώτο αποτέλεσμα εκτύπωσης με το Anet E10

Το αποτέλεσμα της εκτύπωσης ήταν αρκετά αποδεκτό, ειδικά για την πρώτη προσπάθεια εκτύπωσης, ακόμα κι αν υπήρχε ορατό «φαινόμενο στημόνι». Μετά από κάποια λεπτομέρεια, χωρίς να κάνει καμία σημαντική τροποποίηση στον εκτυπωτή, το Anet E10 πέτυχε αποτελέσματα εκτύπωσης που αντιστοιχούσαν σε ένα τροποποιημένο Anet A6 και βαθμολογήθηκαν με ελάχιστα ορατά στρώματα. Το μόνιμο φιλμ αποδείχθηκε επίσης πρακτικό, πράγμα που σημαίνει ότι δεν χρειάζεται να χρησιμοποιήσετε μπλε ταινία ή κολλητική ταινία. Όλες οι προηγούμενες εκτυπώσεις κολλούσαν άριστα στο μόνιμο φιλμ και αφαιρούνταν εξαιρετικά εύκολα.
